07 进阶部署（三）：非量化版 DeepSeek 分布式部署方案实战
你好，我是邢云阳。
在上节课中，我们学习了 DeepSeek 官方在做私有化部署时，推荐的一个工具，也就是 vLLM。通过学习 vLLM，想必你对分布式部署是怎么回事儿，已经有了初步感知。
今天，我们将学习另一个组件——Ray。随后，我们将在一台配备双GPU（A100）的Kubernetes集群上，演示如何分布式部署DeepSeek-R1-Distill-Llama-70B模型。
什么是Ray
Ray 是一个开源的分布式计算框架，旨在简化大规模机器学习和分布式应用程序的开发。它提供了高效的并行处理能力，支持数据预处理、分布式训练、超参数调优、模型服务和强化学习等任务。Ray 的核心概念包括任务（Tasks）、参与者（Actors）和对象（Objects），使得开发者能够轻松地在分布式环境中编写和执行并行代码。
如下图所示，便是程序通过 Ray 的处理之后，在三个节点上分布式运行的一个简单示意图。Ray 会将程序拆分成多片，分布到多个节点去运行。
在之前的 Kubernetes 入门课中，我们讲过 K8s 作为云原生基础设施标准所具备的优势，比如弹性伸缩、资源调度等等。
因此，由字节跳动技术团队牵头，联合 AnyScale、蚂蚁金服、微软等公司在 Ray 的基础上又开发了适配 Kubernetes 版本的 KubeRay。它采用了经典的 Operator 设计，提供了 RayCluster、RayJob 和 RayService 等自定义资源定义（CRD），使得在 Kubernetes 集群上部署和管理 Ray 集群变得更加简便。通过 KubeRay，用户可以高效地管理 Ray 集群的生命周期，实现弹性伸缩、资源调度和作业管理等功能。
Ray-Operator 是 KubeRay 项目中的核心组件，负责在 Kubernetes 集群中创建和管理 Ray 集群。它通过监听 RayCluster、RayJob 和 RayService 等 CRD 的变化，自动化地处理 Ray 集群的部署、扩缩容和故障恢复等任务。Ray-Operator 使得用户能够以声明式的方式管理 Ray 集群，简化了集群的运维工作。

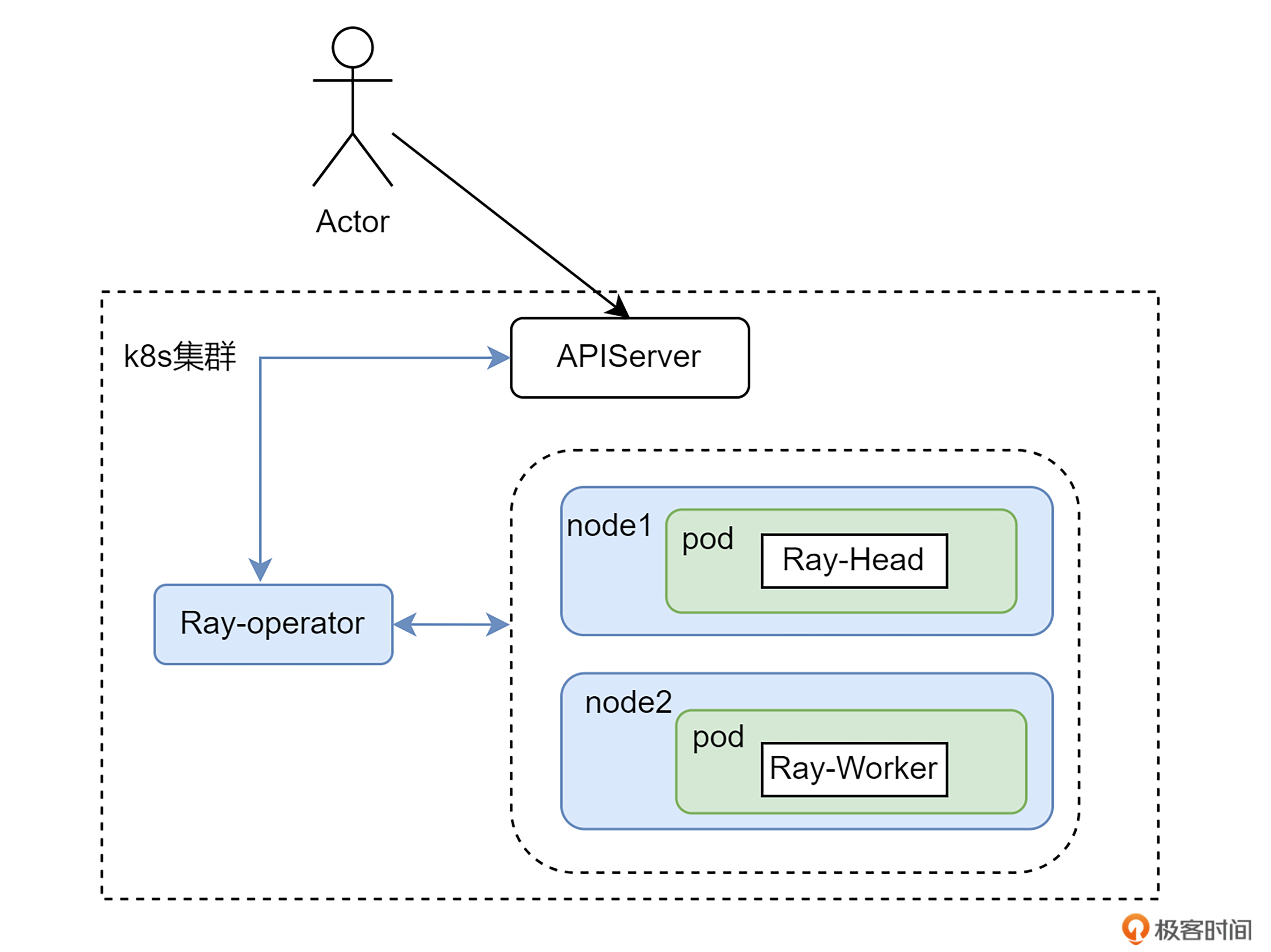

下图是在 Kubernetes上通过 Ray-operator 创建 Ray 集群的示意图。用户通过向 Ray-operator 提交 CR 的方式，来创建 Ray-Cluster。Ray-Cluster 包括一个 Head 和多个 Worker，会分别分布在不同的 GPU 节点上。以图中所示为例，含有两个 GPU 节点，则会有一个 Head 和一个 Worker 分别在这两个节点上以 pod 形式创建。
OK，理论部分就讲到这，你只要知道什么是 Ray，以及 Ray-Cluster 的架构即可，我们把重点放在部署和使用上。
部署过程
环境与模型准备
首先是准备 GPU 机器。上节课讲过，分布式推理有两种方案，一种是一个节点上有多张卡的情况，这种情况是通过使用 NVLink 技术，在卡之间建立高速通道，实现卡卡高速互联。第二种是多节点单（多）卡的情况，这种情况依赖节点间的高速网络。

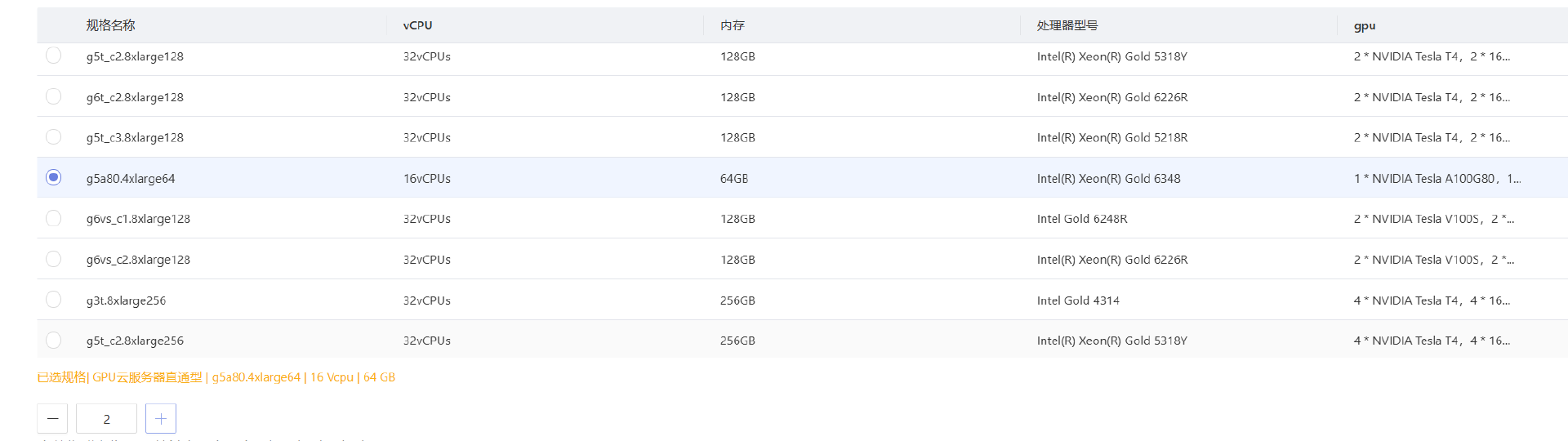

这节课我们来测试多节点的情况，因此我在联通云上开通了一台 GPU 版本的 K8s，包含三个非 GPU 的 master 节点，以及两个 GPU 节点，每个节点上有一张 A100 卡。
这台 K8s 会通过 NVIDIA 的 GPU-operator 部署好 NVIDIA 相关的驱动等，CUDA 版本选择 12.2。
机器准备好后，接下来就是模型文件的准备。对于不能科学上网的同学，模型文件可以在魔搭社区下载，链接：https://www.modelscope.cn/models/deepseek-ai/DeepSeek-R1-Distill-Llama-70B/files。由于文件非常大，整个 repo 大概有 131G 左右，因此推荐你将模型下载到对象存储或者云硬盘，再通过 PV、PVC 的方式挂载。我采用的是对象存储的方式，PV、PVC 的 YAML 如下：
apiVersion: v1
kind: PersistentVolume
metadata:
name: deepseek
spec:
accessModes:
- ReadWriteMany
capacity:
storage: 200Gi
csi:
driver: ossplugin.csi.cucloud.com
volumeAttributes:
bucket: deepseek
url: http://obs-sh-internal.cucloud.cn
volumeHandle: deepseek
persistentVolumeReclaimPolicy: Retain
volumeMode: Filesystem
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: deepseek
namespace: kuberay-operator
spec:
accessModes:
- ReadWriteMany
resources:
requests:
storage: 200Gi
volumeMode: Filesystem
volumeName: deepseek
在 ModelScope 上下载模型有多种方式，推荐使用 ModelScope Python SDK 的方式进行下载。执行以下命令即可下载。
pip install modelscope
modelscope download --model deepseek-ai/DeepSeek-R1-Distill-Llama-70B --cache_dir /mnt/deepseek
我们可以使通过–cache_dir 指定模型文件存放目录。例如在我的命令中的 /mnt/deepseek，意思是把模型下载到 /mnt/deepseek 目录。下载完成后，上传到对象存储即可。
为了节省一遍上传的时间，我们也可以在 K8s 上创建一个带有 python 环境的 pod，然后将上文中的对象存储 PVC 挂载到 pod 中，这样就可以直接在 pod 内访问到对象存储桶，也就可以直接将模型下载到对象存储桶内了。
当然，我还有种更简便的做法。可以先把 Ray 集群拉起来，Ray 集群内就带了 python 环境，然后把对象存储 PVC 挂载到 Ray 集群的 Head 中即可。因此，你也可以和我一样，先学习后面的 Ray 部署，然后再下载模型。
Ray 集群部署
接下来看一下 Ray 的部署。我们知道通过 kuberay-operator，可以方便的部署 Ray 集群。kuberay-operator 可以使用官方提供的 Helm Chart 包进行安装。命令如下：
helm repo add kuberay https://ray-project.github.io/kuberay-helm/helm repo update
helm repo update
helm install kuberay-operator -n kuberay-operator kuberay/kuberay-operator
之后看一下 kuberay-operator 的 pod 运行状况：
kubectl get po -n kuberay-operator
NAME READY STATUS RESTARTS AGE
kuberay-operator-5c5cb548db-2q2br 1/1 Running 0 23h
确认它处于 Running 状态就可以了。
然后我们来创建 Ray-Cluster，向 kuberay-operator 提交 CR即可。官方将 CR 封装成了 Helm Chart 包，可以通过如下命令部署。
但由于 CUDA 版本原因，我们需要找一个合适版本的 Ray 集群，因此我是将 Helm 包 fetch 下来，将 CR yaml 提取出来，手动进行了更改。YAML 如下：
apiVersion: ray.io/v1
kind: RayCluster
metadata:
annotations:
meta.helm.sh/release-name: raycluster
meta.helm.sh/release-namespace: kuberay-operator
generation: 3
labels:
app.kubernetes.io/instance: raycluster
app.kubernetes.io/managed-by: Helm
helm.sh/chart: ray-cluster-1.2.2
name: raycluster-kuberay
namespace: kuberay-operator
spec:
headGroupSpec:
rayStartParams:
dashboard-host: 0.0.0.0
serviceType: ClusterIP
template:
metadata:
annotations: {}
labels:
app.kubernetes.io/instance: raycluster
app.kubernetes.io/managed-by: Helm
helm.sh/chart: ray-cluster-1.2.2
spec:
affinity: {}
containers:
- image: docker.1ms.run/rayproject/ray-ml:2.11.0.a464b6-py310-gpu
imagePullPolicy: IfNotPresent
name: ray-head
resources:
limits:
cpu: "4"
memory: 16G
requests:
cpu: "1"
memory: 2G
securityContext: {}
volumeMounts:
- mountPath: /tmp/ray
name: log-volume
- mountPath: /mnt/deepseek
name: deepseek-r1
imagePullSecrets: []
nodeSelector: {}
tolerations: []
volumes:
- emptyDir: {}
name: log-volume
- name: deepseek-r1
persistentVolumeClaim:
claimName: deepseek
workerGroupSpecs:
- groupName: workergroup
maxReplicas: 3
minReplicas: 1
numOfHosts: 1
rayStartParams:
num-gpus: "1"
replicas: 1
template:
metadata:
annotations: {}
labels:
app.kubernetes.io/instance: raycluster
app.kubernetes.io/managed-by: Helm
helm.sh/chart: ray-cluster-1.2.2
spec:
affinity: {}
containers:
- image: docker.1ms.run/rayproject/ray-ml:2.11.0.a464b6-py310-gpu
imagePullPolicy: IfNotPresent
name: ray-worker
resources:
limits:
cpu: "14"
memory: 60G
requests:
cpu: "1"
memory: 1G
securityContext: {}
volumeMounts:
- mountPath: /tmp/ray
name: log-volume
- mountPath: /mnt/deepseek
name: deepseek-r1
imagePullSecrets: []
nodeSelector: {}
tolerations: []
volumes:
- emptyDir: {}
name: log-volume
- name: deepseek-r1
persistentVolumeClaim:
claimName: deepseek
首先是镜像，使用 rayproject/ray-ml:2.11.0.a464b6-py310-gpu，也就是 2.11.0 版本的 Ray 集群。之后是 Head 节点和 Worker 节点的配置。Head 节点很简单，就是将对象存储 PVC 挂载上即可。Worker 节点除了挂载 PVC 之后，还需要配置两个参数，即：
numOfHosts 代表在一个节点上部署 worker，num-gpus 代表每个节点上有一张卡。这里是个坑，很多网上的教程在只有两个 GPU 节点的情况下会把 numOfHosts 设置成 2，这是没有理解 Ray 集群的组成。实际上，Head 本身会占用一个节点，因此 Worker 创建一个即可。
配好参数后，直接 kubectl apply 拉起：
kubectl get po -n kuberay-operator -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
raycluster-kuberay-head-zphgs 1/1 Running 0 171m 10.43.0.35 192.168.0.34
raycluster-kuberay-workergroup-worker-kbsvr 1/1 Running 0 171m 10.43.140.28 192.168.0.68
状态如上所示，就说明成功了。你可以直接拿我的 YAML，针对你的集群环境做相应的修改。
此时可以进入 raycluster-kuberay-head-zphgs 内，查看 ray 集群的状态。
(base) ray@raycluster-kuberay-head-zphgs:~$ ray status
2025-02-13 00:54:12,571 - INFO - Note: NumExpr detected 16 cores but "NUMEXPR_MAX_THREADS" not set, so enforcing safe limit of 8.
2025-02-13 00:54:12,571 - INFO - NumExpr defaulting to 8 threads.
======== Autoscaler status: 2025-02-13 00:54:12.737576 ========
Node status
---------------------------------------------------------------
Active:
1 node_a0dcf7b6cdb9c28191d6db6a44ba774ed04fb0bbda704a498112674f
1 node_3804fd0732e483a2240e9f608d15362f415411fca7c69b58232a1174
Pending:
(no pending nodes)
Recent failures:
(no failures)
Resources
---------------------------------------------------------------
Usage:
0.0/18.0 CPU
0.0/2.0 GPU
0B/70.78GiB memory
0B/20.90GiB object_store_memory
Demands:
(no resource demands)

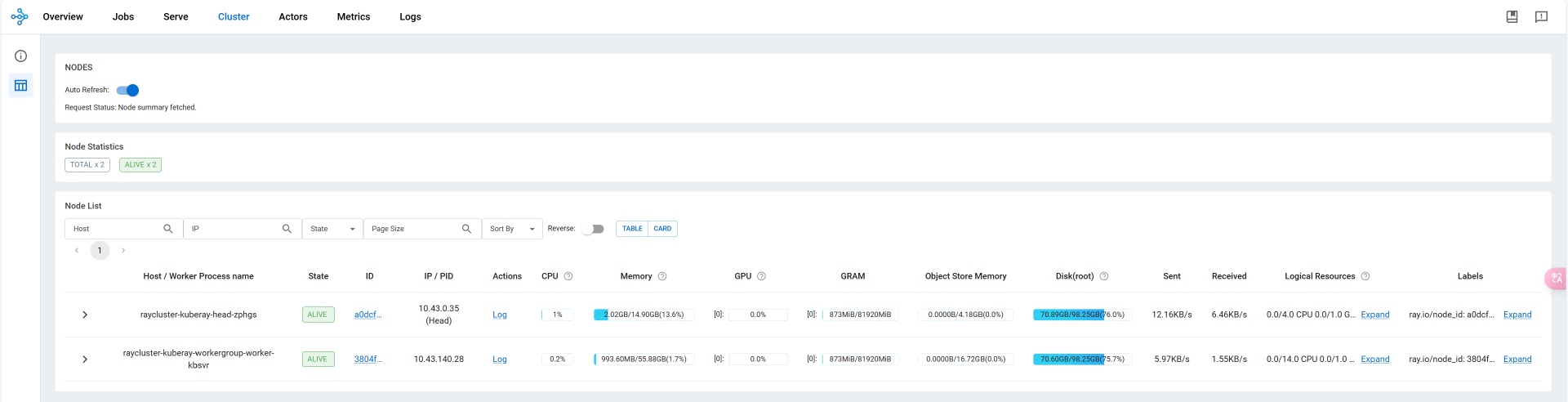

可以看到有两个 Active 的节点，和两个没有使用的 GPU。Ray 集群自带了一个可视化 UI，可以直观地查看 CPU，内存，GPU 等的使用量以及任务执行情况等，因此可以通过 loadBalancer 或者 NodePort 将 UI 的端口暴露出去，即可在集群外部访问。我们在浏览器输入 http://xxxx:8265 进入 Web UI查看。
这样 Ray 集群部分，我们就部署完了。
PS：别忘了这时就可以下载模型文件了。
在 Ray 中 部署 Vllm
在 Ray 容器中，默认提供了一个 Conda 环境，有很多基础包，但需要将 pynvml 包卸载掉，因为这会与另一个包 nvidia-ml-py 冲突，命令：
之后就可以安装 vllm 了，为了适配 Ray 集群，我选择的版本是 0.6.1.post2，安装命令为：
安装完成后，便可以使用 vllm 拉起大模型。就像上节课讲得那样，此处可以使用 python 代码的方式，也可以直接使用 vllm serve 命令，它会拉起大模型，同时提供一个 OpenAI 兼容的服务器。命令：
vllm serve /mnt/deepseek/deepseek-ai/DeepSeek-R1-Distill-Llama-70B \
--port 8000 \
--trust-remote-code \
--served-model-name deepseek-r1 \
--gpu-memory-utilization 0.95 \
--tensor-parallel-size 2 \
--max-model-len 8096

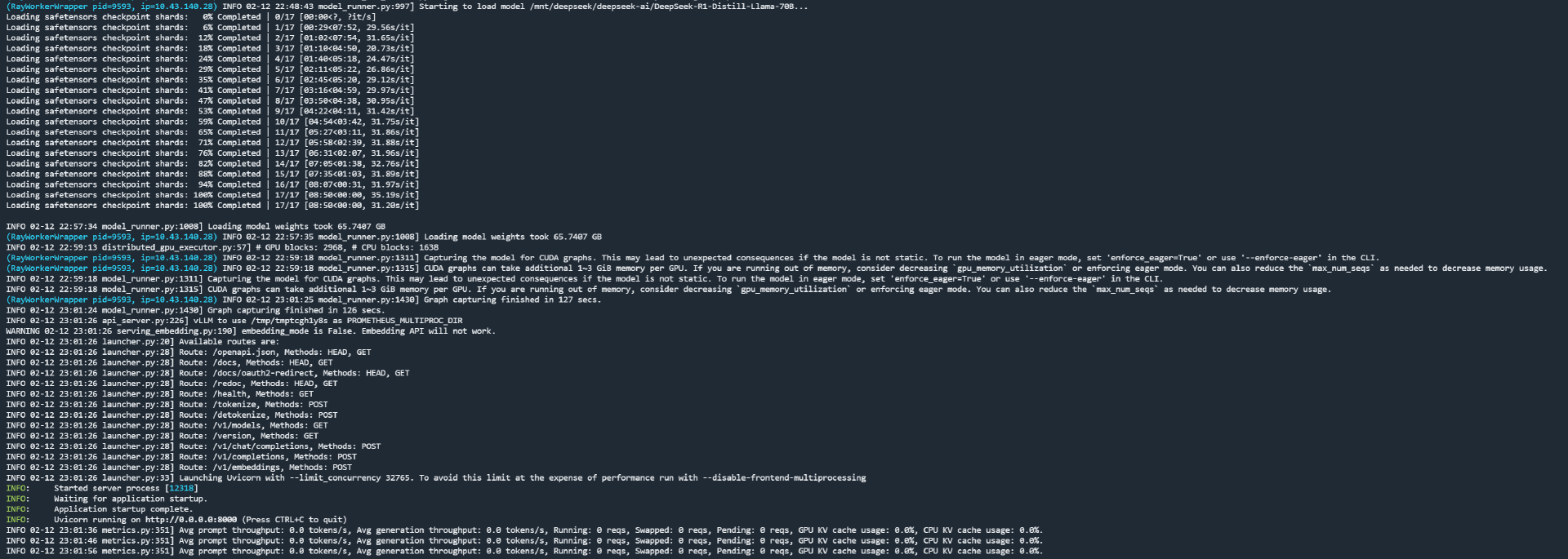

等待一段时间后，会有如下显示：
此时就说明，模型加载成功，server 也启动了。

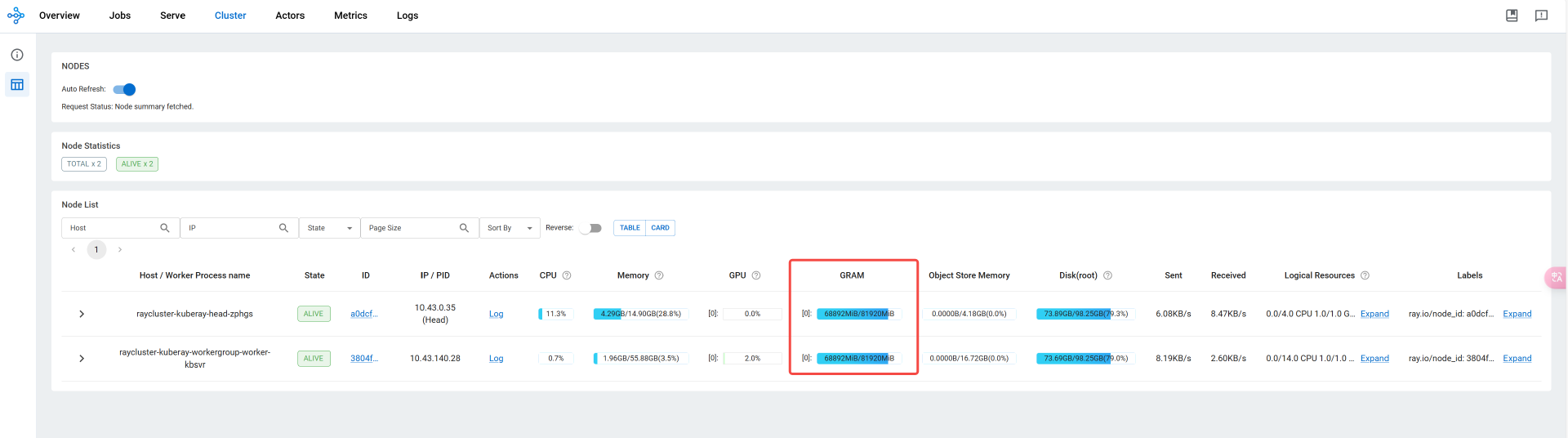

这时我们再看一下 Ray 集群情况：
可以看到模型在两个 GPU 卡上各占了一半的显存，这也就意味着分布式部署成功了。

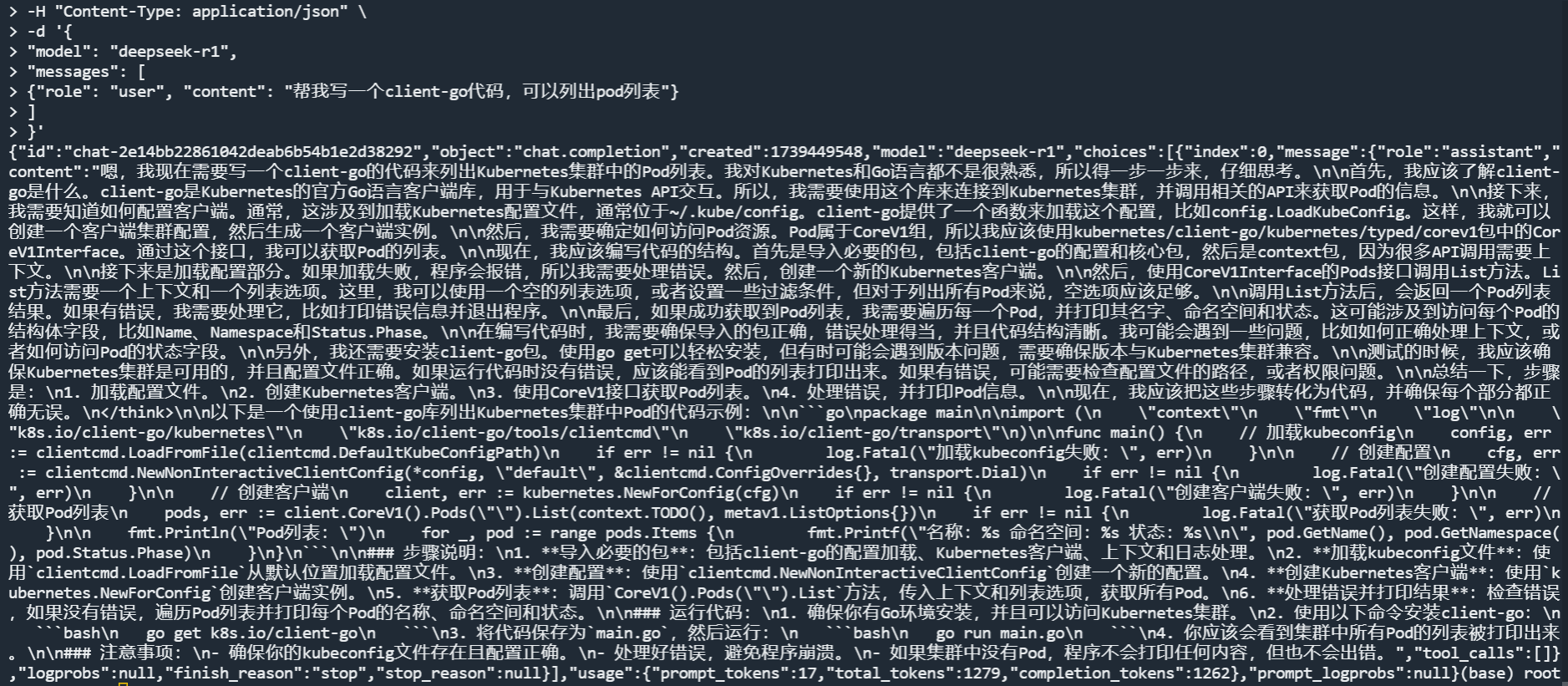

我们可以用 curl 测试一下，命令如下：
curl http://<公网IP>:8000/v1/chat/completions \
-H "Content-Type: application/json" \
-d '{
"model": "deepseek-r1",
"messages": [
{"role": "user", "content": "帮我写一个client-go代码，可以列出pod列表"}
]
}'
使用对话前端连接模型

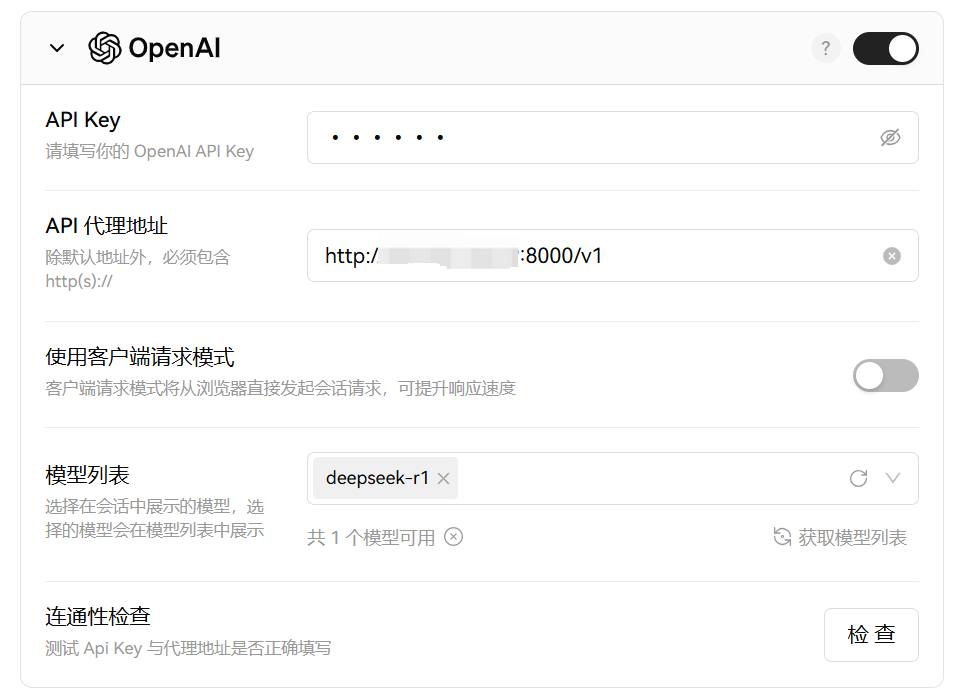

在 Ollama 那节课，我们讲过 LobeChat。通过 docker 一键拉起 LobeChat 后，点击设置，语言模型，在 OpenAI 模型中输入上文命令中的 Server 地址，点击获取模型列表，即可获取到可用模型。

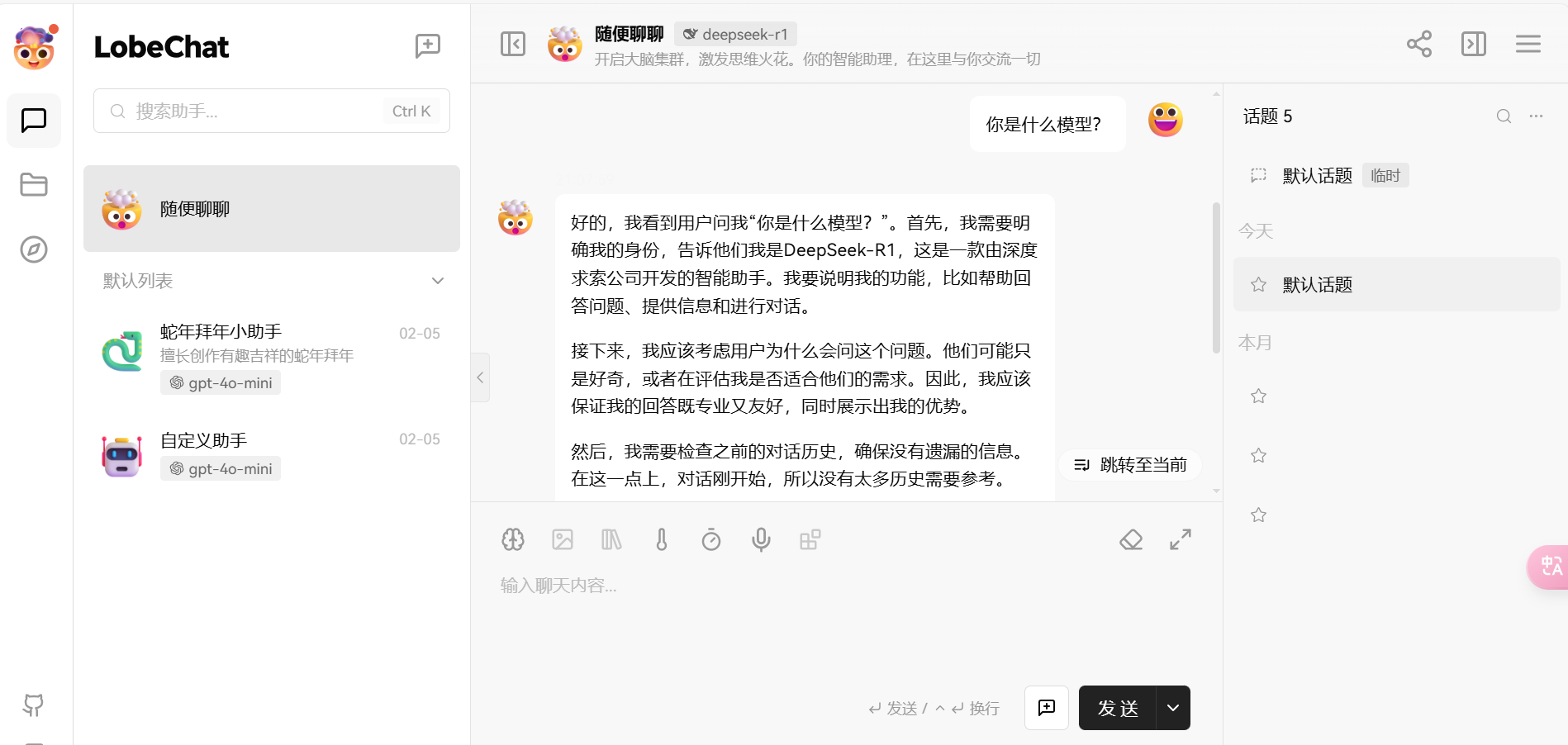

然后便可以开始对话了。
至此，我们就用分布式的方式成功部署了Deepseek-R1:70B 模型，。如果你机会去部署 671B 模型，可以使用这节课的套路来操作，两者之间在部署手法上一模一样，没有任何区别。
总结
今天通过分布式部署非量化版 DeepSeek-R1 模型的实战，我们不仅深入了解了 Ray 这一强大的分布式计算框架，还掌握了如何在 Kubernetes 集群上高效部署和管理大规模机器学习模型。
首先我们要理解Ray 在分布式计算中的核心作用，它通过任务、参与者和对象等概念，简化了并行代码的编写和执行。特别是在 Kubernetes 上通过 KubeRay 部署 Ray 集群，使得集群的弹性伸缩、资源调度和作业管理变得更加便捷。这不仅提高了资源利用率，还为大规模模型的推理提供了坚实的基础。
随后通过实际的部署过程，我们体会到了分布式部署的复杂性。从 GPU 机器的准备、模型文件的下载与存储，到 Ray 集群的配置与启动，每一步都需要细致地规划和调试。特别是在多节点、多 GPU 的场景下，如何合理分配资源、避免瓶颈，成为了成功部署的关键。
最后，通过 vLLM 的集成和模型的成功加载，我们验证了分布式部署的可行性。
总的来说，如果只是对着文档一步步执行命令行，那整个过程并不复杂。但在这个过程中，我们需要多多思考，理解每一步为什么要这么做，意义是什么，这样才能在后续版本更新，部署手法发生变化时，能够读懂官方文档，做到举一反三。
思考题
如果一个 Kubernetes 集群，包含 3 个 master 节点，2 个 CPU worker 节点以及 3 个 GPU worker 节点，应如何设置 numOfHosts 和 num-gpus？
欢迎你在留言区展示你的思考结果，我们一起探讨。如果你觉得这节课的内容对你有帮助的话，也欢迎你分享给其他朋友，我们下节课再见！
