30 文件缓存：常用文档应该放在触手可得的地方
上一节，我们讲了文件系统的挂载和文件的打开，并通过打开文件的过程，构建了一个文件管理的整套数据结构体系。其实到这里，我们还没有对文件进行读写，还属于对于元数据的操作。那这一节，我们就重点关注读写。
系统调用层和虚拟文件系统层
文件系统的读写，其实就是调用系统函数read和write。由于读和写的很多逻辑是相似的，这里我们一起来看一下这个过程。
下面的代码就是read和write的系统调用，在内核里面的定义。
SYSCALL_DEFINE3(read, unsigned int, fd, char __user *, buf, size_t, count)
{
struct fd f = fdget_pos(fd);
......
loff_t pos = file_pos_read(f.file);
ret = vfs_read(f.file, buf, count, &pos);
......
}
SYSCALL_DEFINE3(write, unsigned int, fd, const char __user *, buf,
size_t, count)
{
struct fd f = fdget_pos(fd);
......
loff_t pos = file_pos_read(f.file);
ret = vfs_write(f.file, buf, count, &pos);
......
}
对于read来讲，里面调用vfs_read->__vfs_read。对于write来讲，里面调用vfs_write->__vfs_write。
下面是__vfs_read和__vfs_write的代码。
ssize_t __vfs_read(struct file *file, char __user *buf, size_t count,
loff_t *pos)
{
if (file->f_op->read)
return file->f_op->read(file, buf, count, pos);
else if (file->f_op->read_iter)
return new_sync_read(file, buf, count, pos);
else
return -EINVAL;
}
ssize_t __vfs_write(struct file *file, const char __user *p, size_t count,
loff_t *pos)
{
if (file->f_op->write)
return file->f_op->write(file, p, count, pos);
else if (file->f_op->write_iter)
return new_sync_write(file, p, count, pos);
else
return -EINVAL;
}
上一节，我们讲了，每一个打开的文件，都有一个struct file结构。这里面有一个struct file_operations f_op，用于定义对这个文件做的操作。__vfs_read会调用相应文件系统的file_operations里面的read操作，__vfs_write会调用相应文件系统file_operations里的write操作。
ext4文件系统层
对于ext4文件系统来讲，内核定义了一个ext4_file_operations。
const struct file_operations ext4_file_operations = {
......
.read_iter = ext4_file_read_iter,
.write_iter = ext4_file_write_iter,
......
}
由于ext4没有定义read和write函数，于是会调用ext4_file_read_iter和ext4_file_write_iter。
ext4_file_read_iter会调用generic_file_read_iter，ext4_file_write_iter会调用__generic_file_write_iter。
ssize_t
generic_file_read_iter(struct kiocb *iocb, struct iov_iter *iter)
{
......
if (iocb->ki_flags & IOCB_DIRECT) {
......
struct address_space *mapping = file->f_mapping;
......
retval = mapping->a_ops->direct_IO(iocb, iter);
}
......
retval = generic_file_buffered_read(iocb, iter, retval);
}
ssize_t __generic_file_write_iter(struct kiocb *iocb, struct iov_iter *from)
{
......
if (iocb->ki_flags & IOCB_DIRECT) {
......
written = generic_file_direct_write(iocb, from);
......
} else {
......
written = generic_perform_write(file, from, iocb->ki_pos);
......
}
}
generic_file_read_iter和__generic_file_write_iter有相似的逻辑，就是要区分是否用缓存。
缓存其实就是内存中的一块空间。因为内存比硬盘快得多，Linux为了改进性能，有时候会选择不直接操作硬盘，而是读写都在内存中，然后批量读取或者写入硬盘。一旦能够命中内存，读写效率就会大幅度提高。
因此，根据是否使用内存做缓存，我们可以把文件的I/O操作分为两种类型。
第一种类型是缓存I/O。大多数文件系统的默认I/O操作都是缓存I/O。对于读操作来讲，操作系统会先检查，内核的缓冲区有没有需要的数据。如果已经缓存了，那就直接从缓存中返回；否则从磁盘中读取，然后缓存在操作系统的缓存中。对于写操作来讲，操作系统会先将数据从用户空间复制到内核空间的缓存中。这时对用户程序来说，写操作就已经完成。至于什么时候再写到磁盘中由操作系统决定，除非显式地调用了sync同步命令。
第二种类型是直接IO，就是应用程序直接访问磁盘数据，而不经过内核缓冲区，从而减少了在内核缓存和用户程序之间数据复制。
如果在读的逻辑generic_file_read_iter里面，发现设置了IOCB_DIRECT，则会调用address_space的direct_IO的函数，将数据直接读取硬盘。我们在mmap映射文件到内存的时候讲过address_space，它主要用于在内存映射的时候将文件和内存页产生关联。
同样，对于缓存来讲，也需要文件和内存页进行关联，这就要用到address_space。address_space的相关操作定义在struct address_space_operations结构中。对于ext4文件系统来讲， address_space的操作定义在ext4_aops，direct_IO对应的函数是ext4_direct_IO。
static const struct address_space_operations ext4_aops = {
......
.direct_IO = ext4_direct_IO,
......
};
如果在写的逻辑__generic_file_write_iter里面，发现设置了IOCB_DIRECT，则调用generic_file_direct_write，里面同样会调用address_space的direct_IO的函数，将数据直接写入硬盘。
ext4_direct_IO最终会调用到__blockdev_direct_IO->do_blockdev_direct_IO，这就跨过了缓存层，到了通用块层，最终到了文件系统的设备驱动层。由于文件系统是块设备，所以这个调用的是blockdev相关的函数，有关块设备驱动程序的原理我们下一章详细讲，这一节我们就讲到文件系统到块设备的分界线部分。
/*
* This is a library function for use by filesystem drivers.
*/
static inline ssize_t
do_blockdev_direct_IO(struct kiocb *iocb, struct inode *inode,
struct block_device *bdev, struct iov_iter *iter,
get_block_t get_block, dio_iodone_t end_io,
dio_submit_t submit_io, int flags)
{......}
接下来，我们重点看带缓存的部分如果进行读写。
带缓存的写入操作
我们先来看带缓存写入的函数generic_perform_write。
ssize_t generic_perform_write(struct file *file,
struct iov_iter *i, loff_t pos)
{
struct address_space *mapping = file->f_mapping;
const struct address_space_operations *a_ops = mapping->a_ops;
do {
struct page *page;
unsigned long offset; /* Offset into pagecache page */
unsigned long bytes; /* Bytes to write to page */
status = a_ops->write_begin(file, mapping, pos, bytes, flags,
&page, &fsdata);
copied = iov_iter_copy_from_user_atomic(page, i, offset, bytes);
flush_dcache_page(page);
status = a_ops->write_end(file, mapping, pos, bytes, copied,
page, fsdata);
pos += copied;
written += copied;
balance_dirty_pages_ratelimited(mapping);
} while (iov_iter_count(i));
}
这个函数里，是一个while循环。我们需要找出这次写入影响的所有的页，然后依次写入。对于每一个循环，主要做四件事情：
- 对于每一页，先调用address_space的write_begin做一些准备；
- 调用iov_iter_copy_from_user_atomic，将写入的内容从用户态拷贝到内核态的页中；
- 调用address_space的write_end完成写操作；
- 调用balance_dirty_pages_ratelimited，看脏页是否太多，需要写回硬盘。所谓脏页，就是写入到缓存，但是还没有写入到硬盘的页面。
我们依次来看这四个步骤。
static const struct address_space_operations ext4_aops = {
......
.write_begin = ext4_write_begin,
.write_end = ext4_write_end,
......
}
第一步，对于ext4来讲，调用的是ext4_write_begin。
ext4是一种日志文件系统，是为了防止突然断电的时候的数据丢失，引入了日志**（Journal）**模式。日志文件系统比非日志文件系统多了一个Journal区域。文件在ext4中分两部分存储，一部分是文件的元数据，另一部分是数据。元数据和数据的操作日志Journal也是分开管理的。你可以在挂载ext4的时候，选择Journal模式。这种模式在将数据写入文件系统前，必须等待元数据和数据的日志已经落盘才能发挥作用。这样性能比较差，但是最安全。
另一种模式是order模式。这个模式不记录数据的日志，只记录元数据的日志，但是在写元数据的日志前，必须先确保数据已经落盘。这个折中，是默认模式。
还有一种模式是writeback，不记录数据的日志，仅记录元数据的日志，并且不保证数据比元数据先落盘。这个性能最好，但是最不安全。
在ext4_write_begin，我们能看到对于ext4_journal_start的调用，就是在做日志相关的工作。
在ext4_write_begin中，还做了另外一件重要的事情，就是调用grab_cache_page_write_begin，来得到应该写入的缓存页。
struct page *grab_cache_page_write_begin(struct address_space *mapping,
pgoff_t index, unsigned flags)
{
struct page *page;
int fgp_flags = FGP_LOCK|FGP_WRITE|FGP_CREAT;
page = pagecache_get_page(mapping, index, fgp_flags,
mapping_gfp_mask(mapping));
if (page)
wait_for_stable_page(page);
return page;
}
在内核中，缓存以页为单位放在内存里面，那我们如何知道，一个文件的哪些数据已经被放到缓存中了呢？每一个打开的文件都有一个struct file结构，每个struct file结构都有一个struct address_space用于关联文件和内存，就是在这个结构里面，有一棵树，用于保存所有与这个文件相关的的缓存页。
我们查找的时候，往往需要根据文件中的偏移量找出相应的页面，而基数树radix tree这种数据结构能够快速根据一个长整型查找到其相应的对象，因而这里缓存页就放在radix基数树里面。
struct address_space {
struct inode *host; /* owner: inode, block_device */
struct radix_tree_root page_tree; /* radix tree of all pages */
spinlock_t tree_lock; /* and lock protecting it */
......
}
pagecache_get_page就是根据pgoff_t index这个长整型，在这棵树里面查找缓存页，如果找不到就会创建一个缓存页。
第二步，调用iov_iter_copy_from_user_atomic。先将分配好的页面调用kmap_atomic映射到内核里面的一个虚拟地址，然后将用户态的数据拷贝到内核态的页面的虚拟地址中，调用kunmap_atomic把内核里面的映射删除。
size_t iov_iter_copy_from_user_atomic(struct page *page,
struct iov_iter *i, unsigned long offset, size_t bytes)
{
char *kaddr = kmap_atomic(page), *p = kaddr + offset;
iterate_all_kinds(i, bytes, v,
copyin((p += v.iov_len) - v.iov_len, v.iov_base, v.iov_len),
memcpy_from_page((p += v.bv_len) - v.bv_len, v.bv_page,
v.bv_offset, v.bv_len),
memcpy((p += v.iov_len) - v.iov_len, v.iov_base, v.iov_len)
)
kunmap_atomic(kaddr);
return bytes;
}
第三步，调用ext4_write_end完成写入。这里面会调用ext4_journal_stop完成日志的写入，会调用block_write_end->__block_commit_write->mark_buffer_dirty，将修改过的缓存标记为脏页。可以看出，其实所谓的完成写入，并没有真正写入硬盘，仅仅是写入缓存后，标记为脏页。
但是这里有一个问题，数据很危险，一旦宕机就没有了，所以需要一种机制，将写入的页面真正写到硬盘中，我们称为回写（Write Back）。
第四步，调用 balance_dirty_pages_ratelimited，是回写脏页的一个很好的时机。
/**
* balance_dirty_pages_ratelimited - balance dirty memory state
* @mapping: address_space which was dirtied
*
* Processes which are dirtying memory should call in here once for each page
* which was newly dirtied. The function will periodically check the system's
* dirty state and will initiate writeback if needed.
*/
void balance_dirty_pages_ratelimited(struct address_space *mapping)
{
struct inode *inode = mapping->host;
struct backing_dev_info *bdi = inode_to_bdi(inode);
struct bdi_writeback *wb = NULL;
int ratelimit;
......
if (unlikely(current->nr_dirtied >= ratelimit))
balance_dirty_pages(mapping, wb, current->nr_dirtied);
......
}
在balance_dirty_pages_ratelimited里面，发现脏页的数目超过了规定的数目，就调用balance_dirty_pages->wb_start_background_writeback，启动一个背后线程开始回写。
void wb_start_background_writeback(struct bdi_writeback *wb)
{
/*
* We just wake up the flusher thread. It will perform background
* writeback as soon as there is no other work to do.
*/
wb_wakeup(wb);
}
static void wb_wakeup(struct bdi_writeback *wb)
{
spin_lock_bh(&wb->work_lock);
if (test_bit(WB_registered, &wb->state))
mod_delayed_work(bdi_wq, &wb->dwork, 0);
spin_unlock_bh(&wb->work_lock);
}
(_tflags) | TIMER_IRQSAFE); \
} while (0)
/* bdi_wq serves all asynchronous writeback tasks */
struct workqueue_struct *bdi_wq;
/**
* mod_delayed_work - modify delay of or queue a delayed work
* @wq: workqueue to use
* @dwork: work to queue
* @delay: number of jiffies to wait before queueing
*
* mod_delayed_work_on() on local CPU.
*/
static inline bool mod_delayed_work(struct workqueue_struct *wq,
struct delayed_work *dwork,
unsigned long delay)
{....
通过上面的代码，我们可以看出，bdi_wq是一个全局变量，所有回写的任务都挂在这个队列上。mod_delayed_work函数负责将一个回写任务bdi_writeback挂在这个队列上。bdi_writeback有个成员变量struct delayed_work dwork，bdi_writeback就是以delayed_work的身份挂到队列上的，并且把delay设置为0，意思就是一刻不等，马上执行。
那具体这个任务由谁来执行呢？这里的bdi的意思是backing device info，用于描述后端存储相关的信息。每个块设备都会有这样一个结构，并且在初始化块设备的时候，调用bdi_init初始化这个结构，在初始化bdi的时候，也会调用wb_init初始化bdi_writeback。
static int wb_init(struct bdi_writeback *wb, struct backing_dev_info *bdi,
int blkcg_id, gfp_t gfp)
{
wb->bdi = bdi;
wb->last_old_flush = jiffies;
INIT_LIST_HEAD(&wb->b_dirty);
INIT_LIST_HEAD(&wb->b_io);
INIT_LIST_HEAD(&wb->b_more_io);
INIT_LIST_HEAD(&wb->b_dirty_time);
wb->bw_time_stamp = jiffies;
wb->balanced_dirty_ratelimit = INIT_BW;
wb->dirty_ratelimit = INIT_BW;
wb->write_bandwidth = INIT_BW;
wb->avg_write_bandwidth = INIT_BW;
spin_lock_init(&wb->work_lock);
INIT_LIST_HEAD(&wb->work_list);
INIT_DELAYED_WORK(&wb->dwork, wb_workfn);
wb->dirty_sleep = jiffies;
......
}
#define __INIT_DELAYED_WORK(_work, _func, _tflags) \
do { \
INIT_WORK(&(_work)->work, (_func)); \
__setup_timer(&(_work)->timer, delayed_work_timer_fn, \
(unsigned long)(_work), \
这里面最重要的是INIT_DELAYED_WORK。其实就是初始化一个timer，也即定时器，到时候我们就执行wb_workfn这个函数。
接下来的调用链为：wb_workfn->wb_do_writeback->wb_writeback->writeback_sb_inodes->__writeback_single_inode->do_writepages，写入页面到硬盘。
在调用write的最后，当发现缓存的数据太多的时候，会触发回写，这仅仅是回写的一种场景。另外还有几种场景也会触发回写：
- 用户主动调用sync，将缓存刷到硬盘上去，最终会调用wakeup_flusher_threads，同步脏页；
- 当内存十分紧张，以至于无法分配页面的时候，会调用free_more_memory，最终会调用wakeup_flusher_threads，释放脏页；
- 脏页已经更新了较长时间，时间上超过了timer，需要及时回写，保持内存和磁盘上数据一致性。
带缓存的读操作
带缓存的写分析完了，接下来，我们看带缓存的读，对应的是函数generic_file_buffered_read。
static ssize_t generic_file_buffered_read(struct kiocb *iocb,
struct iov_iter *iter, ssize_t written)
{
struct file *filp = iocb->ki_filp;
struct address_space *mapping = filp->f_mapping;
struct inode *inode = mapping->host;
for (;;) {
struct page *page;
pgoff_t end_index;
loff_t isize;
page = find_get_page(mapping, index);
if (!page) {
if (iocb->ki_flags & IOCB_NOWAIT)
goto would_block;
page_cache_sync_readahead(mapping,
ra, filp,
index, last_index - index);
page = find_get_page(mapping, index);
if (unlikely(page == NULL))
goto no_cached_page;
}
if (PageReadahead(page)) {
page_cache_async_readahead(mapping,
ra, filp, page,
index, last_index - index);
}
/*
* Ok, we have the page, and it's up-to-date, so
* now we can copy it to user space...
*/
ret = copy_page_to_iter(page, offset, nr, iter);
}
}
读取比写入总体而言简单一些，主要涉及预读的问题。
在generic_file_buffered_read函数中，我们需要先找到page cache里面是否有缓存页。如果没有找到，不但读取这一页，还要进行预读，这需要在page_cache_sync_readahead函数中实现。预读完了以后，再试一把查找缓存页，应该能找到了。
如果第一次找缓存页就找到了，我们还是要判断，是不是应该继续预读；如果需要，就调用page_cache_async_readahead发起一个异步预读。
最后，copy_page_to_iter会将内容从内核缓存页拷贝到用户内存空间。
总结时刻

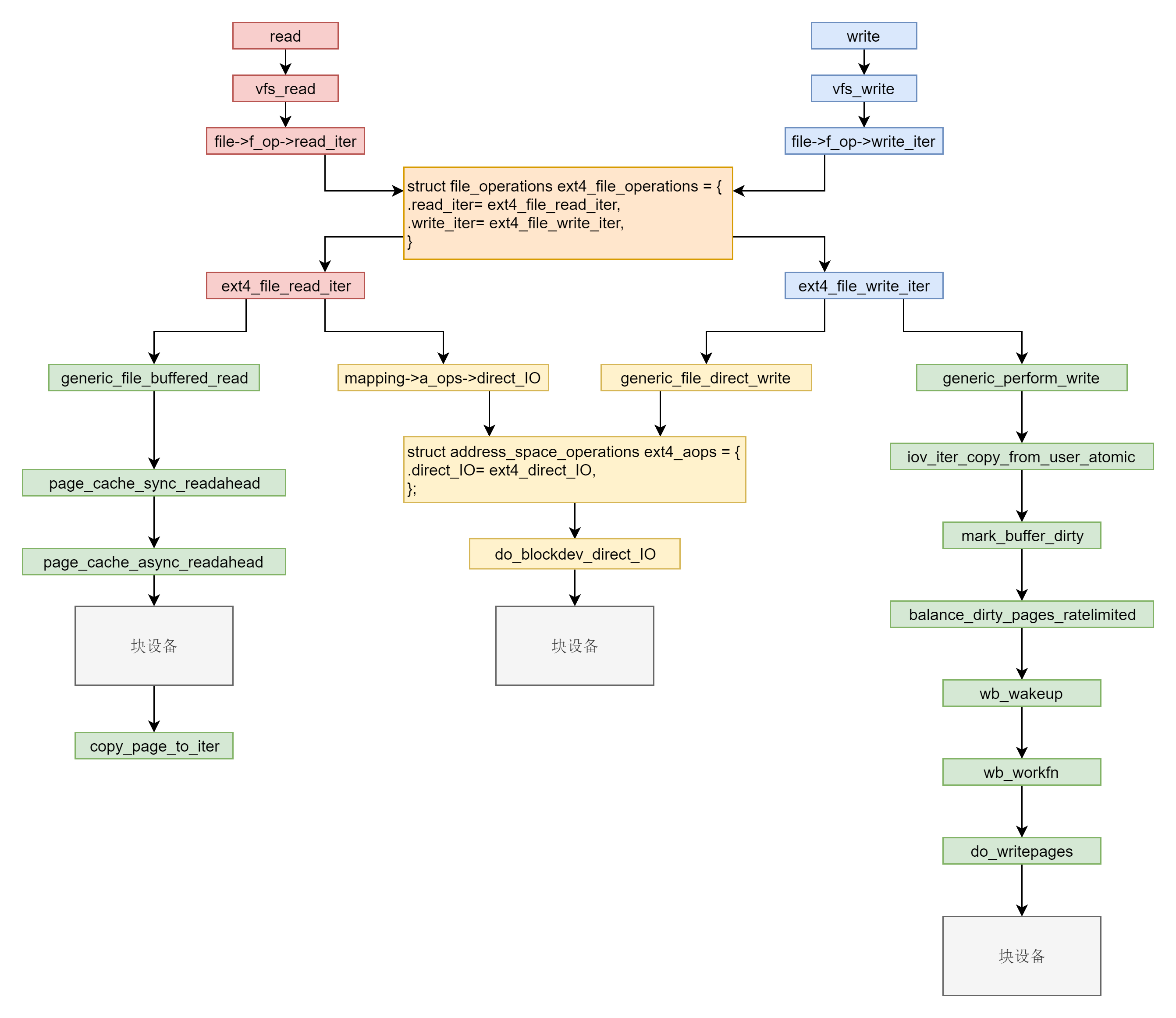

这一节对于读取和写入的分析就到这里了。我们发现这个过程还是很复杂的，我这里画了一张调用图，你可以看到调用过程。
在系统调用层我们需要仔细学习read和write。在VFS层调用的是vfs_read和vfs_write并且调用file_operation。在ext4层调用的是ext4_file_read_iter和ext4_file_write_iter。
接下来就是分叉。你需要知道缓存I/O和直接I/O。直接I/O读写的流程是一样的，调用ext4_direct_IO，再往下就调用块设备层了。缓存I/O读写的流程不一样。对于读，从块设备读取到缓存中，然后从缓存中拷贝到用户态。对于写，从用户态拷贝到缓存，设置缓存页为脏，然后启动一个线程写入块设备。
课堂练习
你知道如何查询和清除文件系统缓存吗？
欢迎留言和我分享你的疑惑和见解 ，也欢迎可以收藏本节内容，反复研读。你也可以把今天的内容分享给你的朋友，和他一起学习和进步。
- 石维康 👍（40） 💬（1）
查看文件缓存:通过free命令中的buff/cache一栏的信息即可看到文件缓存的用量。 清除缓存：sync; echo 1 > /proc/sys/vm/drop_caches
2019-06-05 - 莫名 👍（17） 💬（1）
“ext4_direct_IO 最终会调用到 __blockdev_direct_IO->do_blockdev_direct_IO，这就跨过了缓存层，直接到了文件系统的设备驱动层。” 觉得这个说法并不准确，绕过缓存，但并没有直接到达设备驱动层，而是通用块层，主要用于io合并之类操作，然后才是设备驱动层。
2019-07-22 - 刘桢 👍（12） 💬（3）
打卡，今年12月冲北邮！
2019-06-05 - 马媛媛 👍（10） 💬（1）
请问 ext4的Journal 模式有什么优势呢，有日志逐条落盘的这个开销，为啥write不直接落盘呢？
2019-06-06 - 啦啦啦 👍（7） 💬（3）
老师，我想问下，在学习mysql实战45讲这个课程里面，讲了数据库也有脏页和干净页，以及如何将脏页刷回磁盘的几个时机，请问这个机制是和本节课讲的操作系统的机制是一回事吗？谢谢老师
2019-07-25 - 玉剑冰锋 👍（4） 💬（1）
请教老师个问题1.系统默认脏页多长时间或者数量是多少的时候触发事件？2.如果脏页在回写过程中出现故障如何保证数据完整性？3.这里只是提到ext4，其他文件系统跟ext4相比原理一样吗？比如xfs？
2019-06-12 - djfhchdh 👍（1） 💬（1）
free命令查看缓存
2019-06-20 - brian 👍（0） 💬（1）
缓存I/O 内核缓存区 等于 内核缓冲区么 ？ 缓存，缓冲含义不是不同的吗？
2020-05-28 - why 👍（21） 💬（2）
- 系统调用层和虚拟文件系统层 - 调用 read/write 进行读写 → vfs_read/write → __vfs_read/write - 打开文件时创建 struct file, 其中有 file_operations, 虚拟文件系统调用 operations 中的 read/write - ext4 文件系统层 - 调用到 generic_file_read/write_iter, 其中判断是否需要使用缓存 - 缓存, 即内存中一块空间, 可分为两类 I/O - 缓存 I/O: 默认模式, 读操作先检测缓存区中是否有, 若无则从文件系统读取并缓存; 写操作直接从用户空间赋值到内核缓存中, 再由 OS 决定或用户调用 sync 写回磁盘 - 直接 I/O: 程序直接访问磁盘, 不经过缓存 - 直接 I/O 过程: - 读: 若设置了 IOCB_DIRECT, 调用 address_space 的 direct_io 直接读取硬盘( 文件与内存页映射) ; 若使用缓存也要调用 address_sapce 进行文件与内存页的映射 - 写: 若设置了 IOCB_DIRECT, 调用块设备驱动直接写入磁盘 - 带缓存写过程 - 在 while 循环中, 找出写入影响的页, 并依次写入, 完成以下四步 - 每一页调用 write_begin 做准备 - 将写入内容从用户态拷贝到内核态 - 调用 write_end 完成写入 - 查看脏页 (未写入磁盘的缓存) 是否过多, 是否需要写回磁盘 - write_begin 做准备 - ext4 是日志文件系统, 通过日志避免断电数据丢失 - 文件分为元数据和数据, 其操作日志页分开维护 - Journal 模式下: 写入数据前, 元数据及数据日志必须落盘, 安全但性能差 - Order 模式下: 只记录元数据日志, 写日志前, 数据必须落盘, 折中 - Writeback 模式下: 仅记录元数据日志, 数据不用先落盘 - write_begin 准备日志, 并得到应该写入的缓存页 - 内核中缓存以页为单位, 打开文件的 file 结构中用 radix tree 维护文件的缓存页 - iov_iter_copy_from_user_atomic 拷贝内容, kmap_atomic 将缓存页映射到内核虚拟地址; 将拥护他数据拷贝到内核态; kunmap_aotmic 解映射 - write_end, 先完成日志写入 并将缓存设置为脏页 - 调用 balance_dirty_pages_ratelimited 若发先脏页超额, 启动一个线程执行回写. - 回写任务 delayed_work 挂在 bdi_wq 队列, 若delay 设为 0, 马上执行回写 - bdi = backing device info 描述块设备信息, 初始化块设备时回初始化 timer, 到时会执行写回函数 - 另外其他情况也会回写 - 用户调用 sync 或内存紧张时, 回调用 wakeup_flusher_threads 刷回脏页 - 脏页时间超过 timer, 及时回写 - 带缓存读 - generic_file_buffered_read 从 page cache 中判断是否由缓存页 - 若没则从文件系统读取并预读并缓存, 再次查找缓存页 - 若有, 还需判断是否需要预读, 若需要调用 page_cache_async_readahead - 最后调用 copy_page_to_user 从内核拷贝到用户空间
2019-06-07 - sugar 👍（4） 💬（1）
看完了老师讲的文件系统的几节，收获颇丰。但如果想要自己去实践一下，很想知道有没有像wireshark那样的网络抓包工具一样底层的 可以针对文件系统，磁盘物理结构进行监控 分析的工具呢？google了一番没找到...
2019-06-14 - garlic 👍（3） 💬（0）
free 查看Cache分配使用情况，其中 page cache是针对 file systems ， buffer是针对 block devices 两者是在不同时期不同场景下涉及的缓存机制，kernel2.4版本之前是分开的，并存的。之后版本进行了融合， 清除缓存可以操作 /proc/sys/vm/drop_caches， 学习笔记https://garlicspace.com/2021/03/30/%e6%9f%a5%e8%af%a2%e5%92%8c%e6%b8%85%e9%99%a4%e6%96%87%e4%bb%b6%e7%b3%bb%e7%bb%9f%e7%bc%93%e5%ad%98/
2021-04-13 - 安排 👍（3） 💬（0）
打卡，每天课程发出后及时看完
2019-06-05 - 响雨 👍（2） 💬（0）
缓存利用局部性原理提高数据的读写速度，同时日志系统能够使随机读写变为顺序读写，也能提高速度。
2020-12-03 - sundy 👍（1） 💬（0）
这一大段大段的代码真的没有太大意义
2024-08-12 - 核桃 👍（1） 💬（0）
这里建议作者明确说一下bio的概念，不管是直接io还是走缓存，最后都是会封装成一个bio请求到block层的。 另外，这里有一句说法，所有的异步IO 都是直接IO，这点可以关联起来看
2021-05-03
