01 CPU缓存：怎样写代码能够让CPU执行得更快？
你好，我是陶辉。
这是课程的第一讲，我们先从主机最重要的部件CPU开始，聊聊如何通过提升CPU缓存的命中率来优化程序的性能。
任何代码的执行都依赖CPU，通常，使用好CPU是操作系统内核的工作。然而，当我们编写计算密集型的程序时，CPU的执行效率就开始变得至关重要。由于CPU缓存由更快的SRAM构成（内存是由DRAM构成的），而且离CPU核心更近，如果运算时需要的输入数据是从CPU缓存，而不是内存中读取时，运算速度就会快很多。所以，了解CPU缓存对性能的影响，便能够更有效地编写我们的代码，优化程序性能。
然而，很多同学并不清楚CPU缓存的运行规则，不知道如何写代码才能够配合CPU缓存的工作方式，这样，便放弃了可以大幅提升核心计算代码执行速度的机会。而且，越是底层的优化，适用范围越广，CPU缓存便是如此，它的运行规则对分布式集群里各种操作系统、编程语言都有效。所以，一旦你能掌握它，集群中巨大的主机数量便能够放大优化效果。
接下来，我们就看看，CPU缓存结构到底是什么样的，又该如何优化它？
CPU的多级缓存
刚刚我们提到，CPU缓存离CPU核心更近，由于电子信号传输是需要时间的，所以离CPU核心越近，缓存的读写速度就越快。但CPU的空间很狭小，离CPU越近缓存大小受到的限制也越大。所以，综合硬件布局、性能等因素，CPU缓存通常分为大小不等的三级缓存。

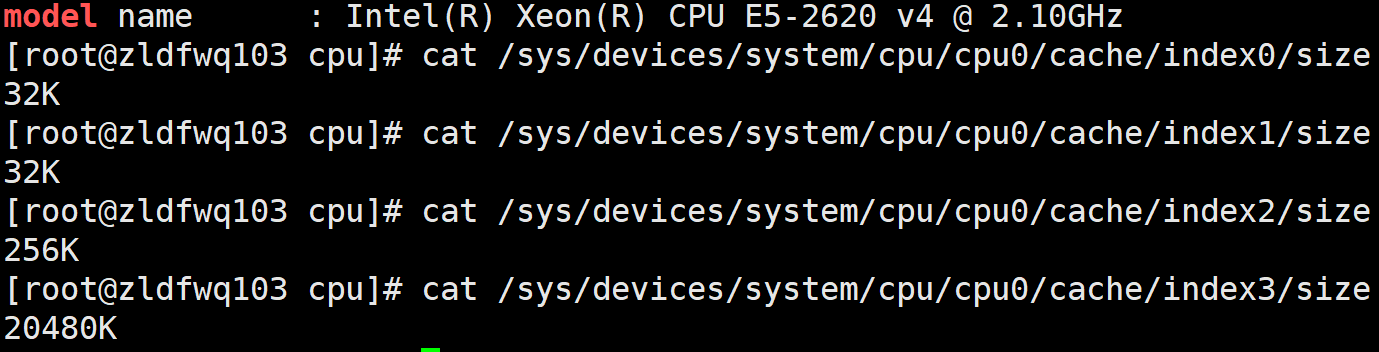

CPU缓存的材质SRAM比内存使用的DRAM贵许多，所以不同于内存动辄以GB计算，它的大小是以MB来计算的。比如，在我的Linux系统上，离CPU最近的一级缓存是32KB，二级缓存是256KB，最大的三级缓存则是20MB（Windows系统查看缓存大小可以用wmic cpu指令，或者用CPU-Z这个工具）。
你可能注意到，三级缓存要比一、二级缓存大许多倍，这是因为当下的CPU都是多核心的，每个核心都有自己的一、二级缓存，但三级缓存却是一颗CPU上所有核心共享的。

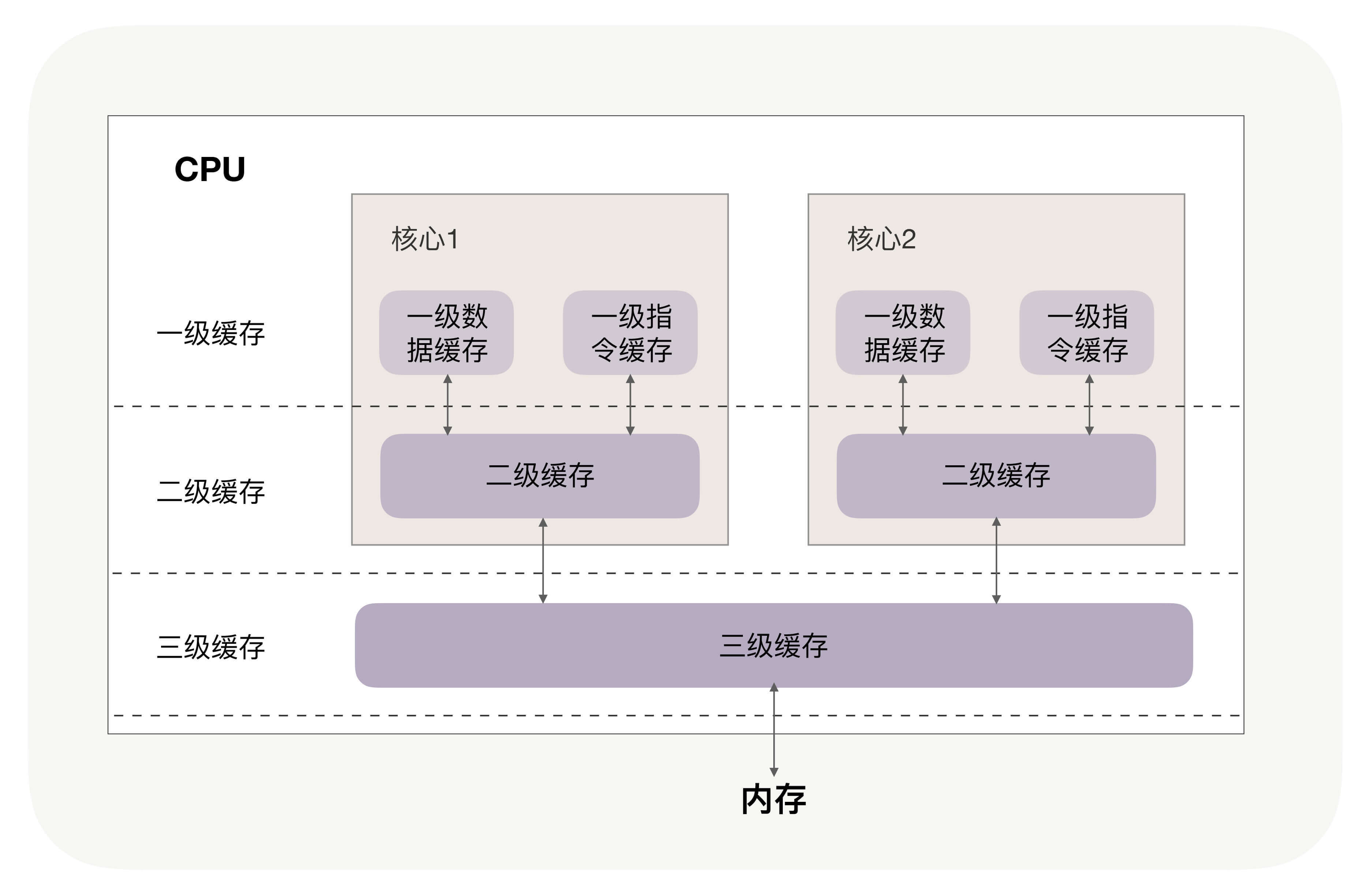

程序执行时，会先将内存中的数据载入到共享的三级缓存中，再进入每颗核心独有的二级缓存，最后进入最快的一级缓存，之后才会被CPU使用，就像下面这张图。
缓存要比内存快很多。CPU访问一次内存通常需要100个时钟周期以上，而访问一级缓存只需要4~5个时钟周期，二级缓存大约12个时钟周期，三级缓存大约30个时钟周期（对于2GHZ主频的CPU来说，一个时钟周期是0.5纳秒。你可以在LZMA的Benchmark中找到几种典型CPU缓存的访问速度）。
如果CPU所要操作的数据在缓存中，则直接读取，这称为缓存命中。命中缓存会带来很大的性能提升，因此，我们的代码优化目标是提升CPU缓存的命中率。
当然，缓存命中率是很笼统的，具体优化时还得一分为二。比如，你在查看CPU缓存时会发现有2个一级缓存（比如Linux上就是上图中的index0和index1），这是因为，CPU会区别对待指令与数据。比如，“1+1=2”这个运算，“+”就是指令，会放在一级指令缓存中，而“1”这个输入数字，则放在一级数据缓存中。虽然在冯诺依曼计算机体系结构中，代码指令与数据是放在一起的，但执行时却是分开进入指令缓存与数据缓存的，因此我们要分开来看二者的缓存命中率。
提升数据缓存的命中率
我们先来看数据的访问顺序是如何影响缓存命中率的。
比如现在要遍历二维数组，其定义如下（这里我用的是伪代码，在GitHub上我为你准备了可运行验证的C/C++、Java示例代码，你可以参照它们编写出其他语言的可执行代码）：
你可以思考一下，用array[j][i]和array[i][j]访问数组元素，哪一种性能更快？
在我给出的GitHub地址上的C++代码实现中，前者array[j][i]执行的时间是后者array[i][j]的8倍之多（请参考traverse_2d_array.cpp，如果使用Python代码，traverse_2d_array.py由于数组容器的差异，性能差距不会那么大）。
为什么会有这么大的差距呢？这是因为二维数组array所占用的内存是连续的，比如若长度N的值为2，那么内存中从前至后各元素的顺序是：
如果用array[i][j]访问数组元素，则完全与上述内存中元素顺序一致，因此访问array[0][0]时，缓存已经把紧随其后的3个元素也载入了，CPU通过快速的缓存来读取后续3个元素就可以。如果用array[j][i]来访问，访问的顺序就是：
此时内存是跳跃访问的，如果N的数值很大，那么操作array[j][i]时，是没有办法把array[j+1][i]也读入缓存的。
到这里我们还有2个问题没有搞明白：
- 为什么两者的执行时间有约7、8倍的差距呢？
- 载入array[0][0]元素时，缓存一次性会载入多少元素呢？
其实这两个问题的答案都与CPU Cache Line相关，它定义了缓存一次载入数据的大小，Linux上你可以通过coherency_line_size配置查看它，通常是64字节。
因此，我测试的服务器一次会载入64字节至缓存中。当载入array[0][0]时，若它们占用的内存不足64字节，CPU就会顺序地补足后续元素。顺序访问的array[i][j]因为利用了这一特点，所以就会比array[j][i]要快。也正因为这样，当元素类型是4个字节的整数时，性能就会比8个字节的高精度浮点数时速度更快，因为缓存一次载入的元素会更多。
因此，遇到这种遍历访问数组的情况时，按照内存布局顺序访问将会带来很大的性能提升。
再来看为什么执行时间相差8倍。在二维数组中，其实第一维元素存放的是地址，第二维存放的才是目标元素。由于64位操作系统的地址占用8个字节（32位操作系统是4个字节），因此，每批Cache Line最多也就能载入不到8个二维数组元素，所以性能差距大约接近8倍。（用不同的步长访问数组，也能验证CPU Cache Line对性能的影响，可参考我给你准备的Github上的测试代码）。

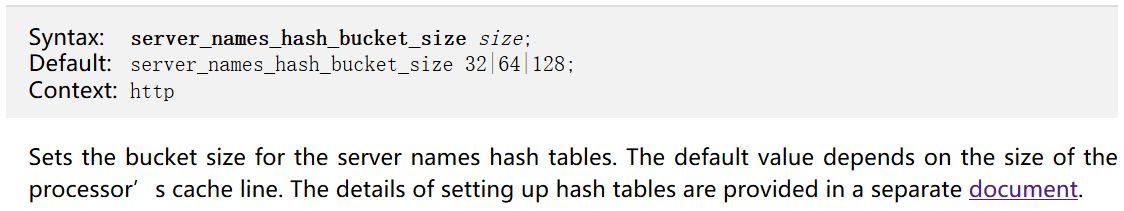

关于CPU Cache Line的应用其实非常广泛，如果你用过Nginx，会发现它是用哈希表来存放域名、HTTP头部等数据的，这样访问速度非常快，而哈希表里桶的大小如server_names_hash_bucket_size，它默认就等于CPU Cache Line的值。由于所存放的字符串长度不能大于桶的大小，所以当需要存放更长的字符串时，就需要修改桶大小，但Nginx官网上明确建议它应该是CPU Cache Line的整数倍。
为什么要做这样的要求呢？就是因为按照cpu cache line（比如64字节）来访问内存时，不会出现多核CPU下的伪共享问题，可以尽量减少访问内存的次数。比如，若桶大小为64字节，那么根据地址获取字符串时只需要访问一次内存，而桶大小为50字节，会导致最坏2次访问内存，而70字节最坏会有3次访问内存。
如果你在用Linux操作系统，可以通过一个名叫Perf的工具直观地验证缓存命中的情况（可以用yum install perf或者apt-get install perf安装这个工具，这个网址中有大量案例可供参考）。

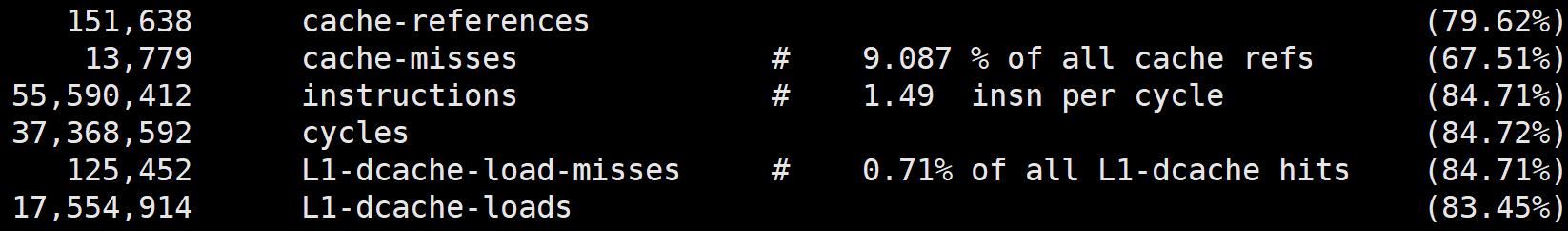

执行perf stat可以统计出进程运行时的系统信息（通过-e选项指定要统计的事件，如果要查看三级缓存总的命中率，可以指定缓存未命中cache-misses事件，以及读取缓存次数cache-references事件，两者相除就是缓存的未命中率，用1相减就是命中率。类似的，通过L1-dcache-load-misses和L1-dcache-loads可以得到L1缓存的命中率），此时你会发现array[i][j]的缓存命中率远高于array[j][i]。

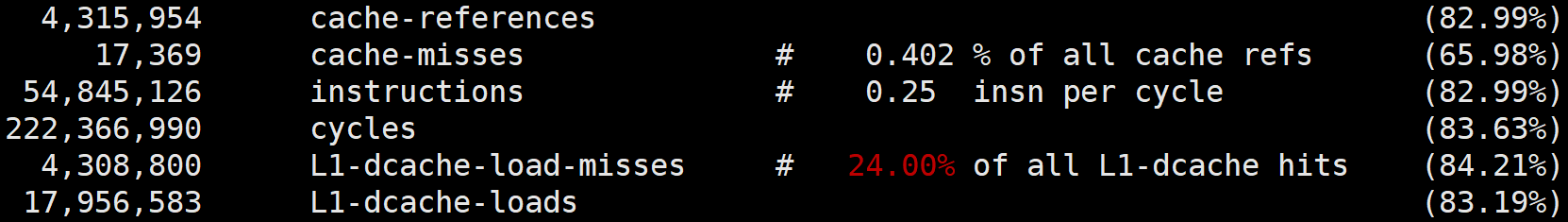

当然，perf stat还可以通过指令执行速度反映出两种访问方式的优劣，如下图所示（instructions事件指明了进程执行的总指令数，而cycles事件指明了运行的时钟周期，二者相除就可以得到每时钟周期所执行的指令数，缩写为IPC。如果缓存未命中，则CPU要等待内存的慢速读取，因此IPC就会很低。array[i][j]的IPC值也比array[j][i]要高得多）：
提升指令缓存的命中率
说完数据的缓存命中率，再来看指令的缓存命中率该如何提升。
我们还是用一个例子来看一下。比如，有一个元素为0到255之间随机数字组成的数组：
接下来要对它做两个操作：一是循环遍历数组，判断每个数字是否小于128，如果小于则把元素的值置为0；二是将数组排序。那么，先排序再遍历速度快，还是先遍历再排序速度快呢？
我先给出答案：先排序的遍历时间只有后排序的三分之一（参考GitHub中的branch_predict.cpp代码）。为什么会这样呢？这是因为循环中有大量的if条件分支，而CPU含有分支预测器。
当代码中出现if、switch等语句时，意味着此时至少可以选择跳转到两段不同的指令去执行。如果分支预测器可以预测接下来要在哪段代码执行（比如if还是else中的指令），就可以提前把这些指令放在缓存中，CPU执行时就会很快。当数组中的元素完全随机时，分支预测器无法有效工作，而当array数组有序时，分支预测器会动态地根据历史命中数据对未来进行预测，命中率就会非常高。
究竟有多高呢？我们还是用Linux上的perf来做个验证。使用 -e选项指明branch-loads事件和branch-load-misses事件，它们分别表示分支预测的次数，以及预测失败的次数。通过L1-icache-load-misses也能查看到一级缓存中指令的未命中情况。
下图是我在GitHub上为你准备的验证程序执行的perf分支预测统计数据（代码见这里），你可以看到，先排序的话分支预测的成功率非常高，而且一级指令缓存的未命中率也有大幅下降。
C/C++语言中编译器还给应用程序员提供了显式预测分支概率的工具，如果if中的条件表达式判断为“真”的概率非常高，我们可以用likely宏把它括在里面，反之则可以用unlikely宏。当然，CPU自身的条件预测已经非常准了，仅当我们确信CPU条件预测不会准，且我们能够知晓实际概率时，才需要加入这两个宏。
#define likely(x) __builtin_expect(!!(x), 1)
#define unlikely(x) __builtin_expect(!!(x), 0)
if (likely(a == 1)) …
提升多核CPU下的缓存命中率
前面我们都是面向一个CPU核心谈数据及指令缓存的，然而现代CPU几乎都是多核的。虽然三级缓存面向所有核心，但一、二级缓存是每颗核心独享的。我们知道，即使只有一个CPU核心，现代分时操作系统都支持许多进程同时运行。这是因为操作系统把时间切成了许多片，微观上各进程按时间片交替地占用CPU，这造成宏观上看起来各程序同时在执行。
因此，若进程A在时间片1里使用CPU核心1，自然也填满了核心1的一、二级缓存，当时间片1结束后，操作系统会让进程A让出CPU，基于效率并兼顾公平的策略重新调度CPU核心1，以防止某些进程饿死。如果此时CPU核心1繁忙，而CPU核心2空闲，则进程A很可能会被调度到CPU核心2上运行，这样，即使我们对代码优化得再好，也只能在一个时间片内高效地使用CPU一、二级缓存了，下一个时间片便面临着缓存效率的问题。
因此，操作系统提供了将进程或者线程绑定到某一颗CPU上运行的能力。如Linux上提供了sched_setaffinity方法实现这一功能，其他操作系统也有类似功能的API可用。我在GitHub上提供了一个示例程序（代码见这里），你可以看到，当多线程同时执行密集计算，且CPU缓存命中率很高时，如果将每个线程分别绑定在不同的CPU核心上，性能便会获得非常可观的提升。Perf工具也提供了cpu-migrations事件，它可以显示进程从不同的CPU核心上迁移的次数。
小结
今天我给你介绍了CPU缓存对程序性能的影响。这是很底层的性能优化，它对各种编程语言做密集计算时都有效。
CPU缓存分为数据缓存与指令缓存，对于数据缓存，我们应在循环体中尽量操作同一块内存上的数据，由于缓存是根据CPU Cache Line批量操作数据的，所以顺序地操作连续内存数据时也有性能提升。
对于指令缓存，有规律的条件分支能够让CPU的分支预测发挥作用，进一步提升执行效率。对于多核系统，如果进程的缓存命中率非常高，则可以考虑绑定CPU来提升缓存命中率。
思考题
最后请你思考下，多线程并行访问不同的变量，这些变量在内存布局是相邻的（比如类中的多个变量），此时CPU缓存就会失效，为什么？又该如何解决呢？欢迎你在留言区与大家一起探讨。
感谢阅读，如果你觉得这节课对你有一些启发，也欢迎把它分享给你的朋友。
