16 AprEndpoint组件：Tomcat APR提高I O性能的秘密

我们在使用Tomcat时，会在启动日志里看到这样的提示信息：

The APR based Apache Tomcat Native library which allows optimal performance in production environments was not found on the java.library.path: ***

这句话的意思就是推荐你去安装APR库，可以提高系统性能。那什么是APR呢？

APR（Apache Portable Runtime Libraries）是Apache可移植运行时库，它是用C语言实现的，其目的是向上层应用程序提供一个跨平台的操作系统接口库。Tomcat可以用它来处理包括文件和网络I/O，从而提升性能。我在专栏前面提到过，Tomcat支持的连接器有NIO、NIO.2和APR。跟NioEndpoint一样，AprEndpoint也实现了非阻塞I/O，它们的区别是：NioEndpoint通过调用Java的NIO API来实现非阻塞I/O，而AprEndpoint是通过JNI调用APR本地库而实现非阻塞I/O的。

那同样是非阻塞I/O，为什么Tomcat会提示使用APR本地库的性能会更好呢？这是因为在某些场景下，比如需要频繁与操作系统进行交互，Socket网络通信就是这样一个场景，特别是如果你的Web应用使用了TLS来加密传输，我们知道TLS协议在握手过程中有多次网络交互，在这种情况下Java跟C语言程序相比还是有一定的差距，而这正是APR的强项。

Tomcat本身是Java编写的，为了调用C语言编写的APR，需要通过JNI方式来调用。JNI（Java Native Interface）是JDK提供的一个编程接口，它允许Java程序调用其他语言编写的程序或者代码库，其实JDK本身的实现也大量用到JNI技术来调用本地C程序库。

在今天这一期文章，首先我会讲AprEndpoint组件的工作过程，接着我会在原理的基础上分析APR提升性能的一些秘密。在今天的学习过程中会涉及到一些操作系统的底层原理，毫无疑问掌握这些底层知识对于提高你的内功非常有帮助。

AprEndpoint工作过程

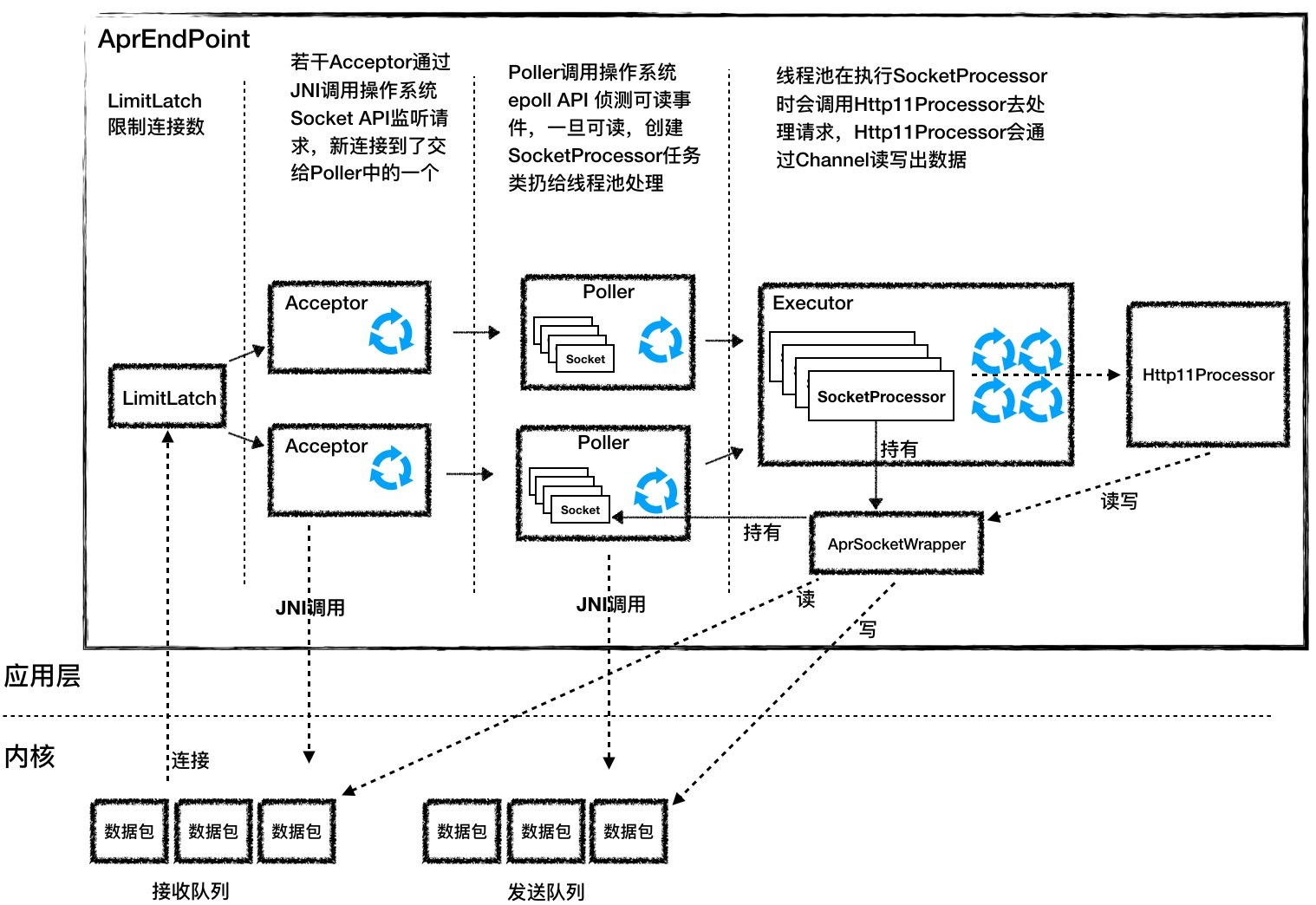

下面我还是通过一张图来帮你理解AprEndpoint的工作过程。

你会发现它跟NioEndpoint的图很像，从左到右有LimitLatch、Acceptor、Poller、SocketProcessor和Http11Processor，只是Acceptor和Poller的实现和NioEndpoint不同。接下来我分别来讲讲这两个组件。

Acceptor

Accpetor的功能就是监听连接，接收并建立连接。它的本质就是调用了四个操作系统API：Socket、Bind、Listen和Accept。那Java语言如何直接调用C语言API呢？答案就是通过JNI。具体来说就是两步：先封装一个Java类，在里面定义一堆用native关键字修饰的方法，像下面这样。

public class Socket {
  ...
  //用native修饰这个方法，表明这个函数是C语言实现
  public static native long create(int family, int type,
                                 int protocol, long cont)

  public static native int bind(long sock, long sa);

  public static native int listen(long sock, int backlog);

  public static native long accept(long sock)
}

接着用C代码实现这些方法，比如Bind函数就是这样实现的：

//注意函数的名字要符合JNI规范的要求
JNIEXPORT jint JNICALL
Java_org_apache_tomcat_jni_Socket_bind(JNIEnv *e, jlong sock,jlong sa)
    {
        jint rv = APR_SUCCESS;
        tcn_socket_t *s = (tcn_socket_t *）sock;
        apr_sockaddr_t *a = (apr_sockaddr_t *) sa;

        //调用APR库自己实现的bind函数
        rv = (jint)apr_socket_bind(s->sock, a);
        return rv;
    }

专栏里我就不展开JNI的细节了，你可以扩展阅读获得更多信息和例子。我们要注意的是函数名字要符合JNI的规范，以及Java和C语言如何互相传递参数，比如在C语言有指针，Java没有指针的概念，所以在Java中用long类型来表示指针。AprEndpoint的Acceptor组件就是调用了APR实现的四个API。

Poller

Acceptor接收到一个新的Socket连接后，按照NioEndpoint的实现，它会把这个Socket交给Poller去查询I/O事件。AprEndpoint也是这样做的，不过AprEndpoint的Poller并不是调用Java NIO里的Selector来查询Socket的状态，而是通过JNI调用APR中的poll方法，而APR又是调用了操作系统的epoll API来实现的。

这里有个特别的地方是在AprEndpoint中，我们可以配置一个叫deferAccept的参数，它对应的是TCP协议中的TCP_DEFER_ACCEPT，设置这个参数后，当TCP客户端有新的连接请求到达时，TCP服务端先不建立连接，而是再等等，直到客户端有请求数据发过来时再建立连接。这样的好处是服务端不需要用Selector去反复查询请求数据是否就绪。

这是一种TCP协议层的优化，不是每个操作系统内核都支持，因为Java作为一种跨平台语言，需要屏蔽各种操作系统的差异，因此并没有把这个参数提供给用户；但是对于APR来说，它的目的就是尽可能提升性能，因此它向用户暴露了这个参数。

APR提升性能的秘密

APR连接器之所以能提高Tomcat的性能，除了APR本身是C程序库之外，还有哪些提速的秘密呢？

JVM堆 VS 本地内存

我们知道Java的类实例一般在JVM堆上分配，而Java是通过JNI调用C代码来实现Socket通信的，那么C代码在运行过程中需要的内存又是从哪里分配的呢？C代码能否直接操作Java堆？

为了回答这些问题，我先来说说JVM和用户进程的关系。如果你想运行一个Java类文件，可以用下面的Java命令来执行。

java my.class

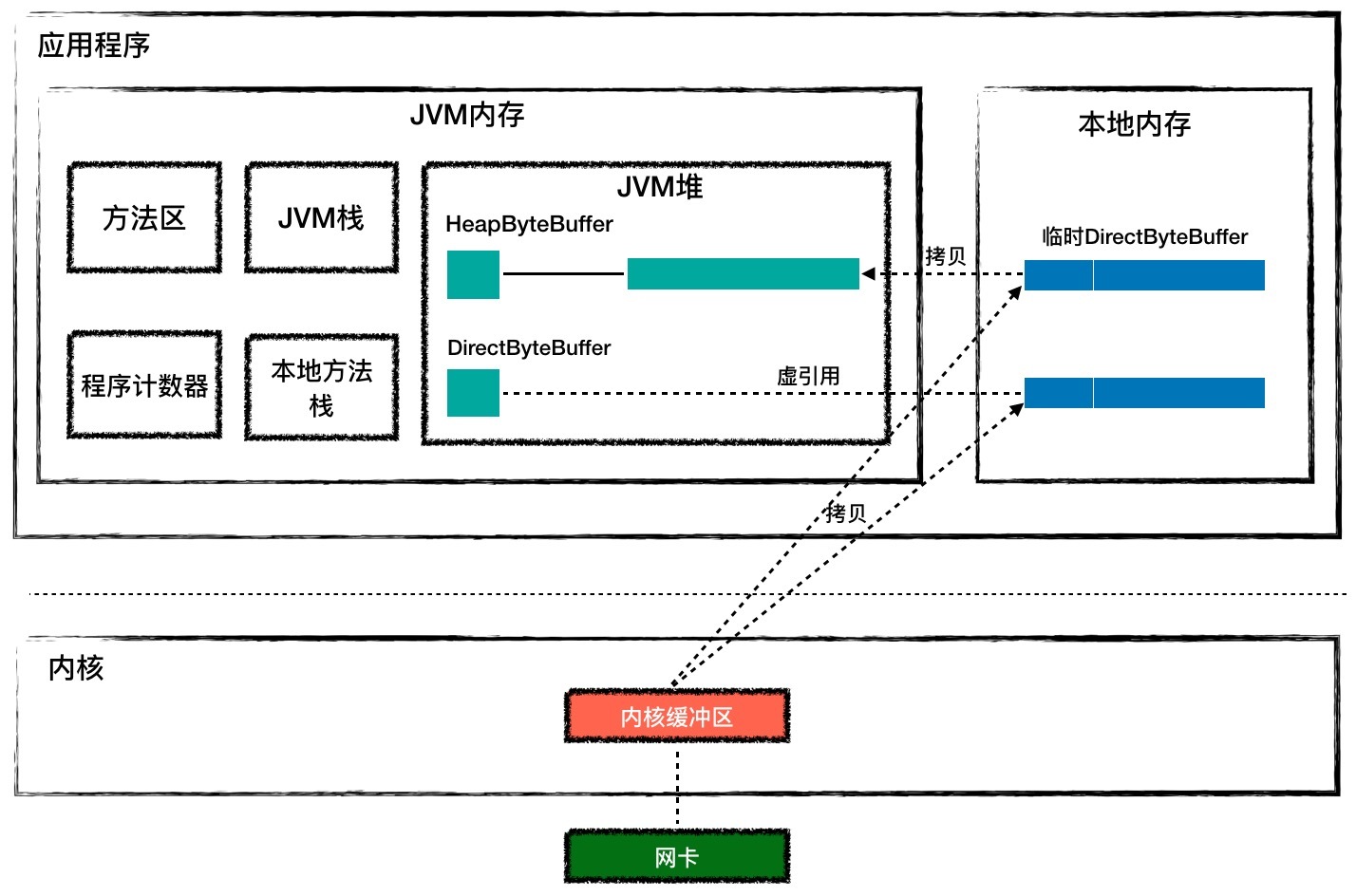

这个命令行中的java其实是一个可执行程序，这个程序会创建JVM来加载和运行你的Java类。操作系统会创建一个进程来执行这个java可执行程序，而每个进程都有自己的虚拟地址空间，JVM用到的内存（包括堆、栈和方法区）就是从进程的虚拟地址空间上分配的。请你注意的是，JVM内存只是进程空间的一部分，除此之外进程空间内还有代码段、数据段、内存映射区、内核空间等。从JVM的角度看，JVM内存之外的部分叫作本地内存，C程序代码在运行过程中用到的内存就是本地内存中分配的。下面我们通过一张图来理解一下。

Tomcat的Endpoint组件在接收网络数据时需要预先分配好一块Buffer，所谓的Buffer就是字节数组byte[]，Java通过JNI调用把这块Buffer的地址传给C代码，C代码通过操作系统API读取Socket并把数据填充到这块Buffer。Java NIO API提供了两种Buffer来接收数据：HeapByteBuffer和DirectByteBuffer，下面的代码演示了如何创建两种Buffer。

//分配HeapByteBuffer
ByteBuffer buf = ByteBuffer.allocate(1024);

//分配DirectByteBuffer
ByteBuffer buf = ByteBuffer.allocateDirect(1024);

创建好Buffer后直接传给Channel的read或者write函数，最终这块Buffer会通过JNI调用传递给C程序。

//将buf作为read函数的参数
int bytesRead = socketChannel.read(buf);

那HeapByteBuffer和DirectByteBuffer有什么区别呢？HeapByteBuffer对象本身在JVM堆上分配，并且它持有的字节数组byte[]也是在JVM堆上分配。但是如果用HeapByteBuffer来接收网络数据，需要把数据从内核先拷贝到一个临时的本地内存，再从临时本地内存拷贝到JVM堆，而不是直接从内核拷贝到JVM堆上。这是为什么呢？这是因为数据从内核拷贝到JVM堆的过程中，JVM可能会发生GC，GC过程中对象可能会被移动，也就是说JVM堆上的字节数组可能会被移动，这样的话Buffer地址就失效了。如果这中间经过本地内存中转，从本地内存到JVM堆的拷贝过程中JVM可以保证不做GC。

如果使用HeapByteBuffer，你会发现JVM堆和内核之间多了一层中转，而DirectByteBuffer用来解决这个问题，DirectByteBuffer对象本身在JVM堆上，但是它持有的字节数组不是从JVM堆上分配的，而是从本地内存分配的。DirectByteBuffer对象中有个long类型字段address，记录着本地内存的地址，这样在接收数据的时候，直接把这个本地内存地址传递给C程序，C程序会将网络数据从内核拷贝到这个本地内存，JVM可以直接读取这个本地内存，这种方式比HeapByteBuffer少了一次拷贝，因此一般来说它的速度会比HeapByteBuffer快好几倍。你可以通过上面的图加深理解。

Tomcat中的AprEndpoint就是通过DirectByteBuffer来接收数据的，而NioEndpoint和Nio2Endpoint是通过HeapByteBuffer来接收数据的。你可能会问，NioEndpoint和Nio2Endpoint为什么不用DirectByteBuffer呢？这是因为本地内存不好管理，发生内存泄漏难以定位，从稳定性考虑，NioEndpoint和Nio2Endpoint没有去冒这个险。

sendfile

我们再来考虑另一个网络通信的场景，也就是静态文件的处理。浏览器通过Tomcat来获取一个HTML文件，而Tomcat的处理逻辑无非是两步：

从磁盘读取HTML到内存。
将这段内存的内容通过Socket发送出去。

但是在传统方式下，有很多次的内存拷贝：

读取文件时，首先是内核把文件内容读取到内核缓冲区。
如果使用HeapByteBuffer，文件数据从内核到JVM堆内存需要经过本地内存中转。
同样在将文件内容推入网络时，从JVM堆到内核缓冲区需要经过本地内存中转。
最后还需要把文件从内核缓冲区拷贝到网卡缓冲区。

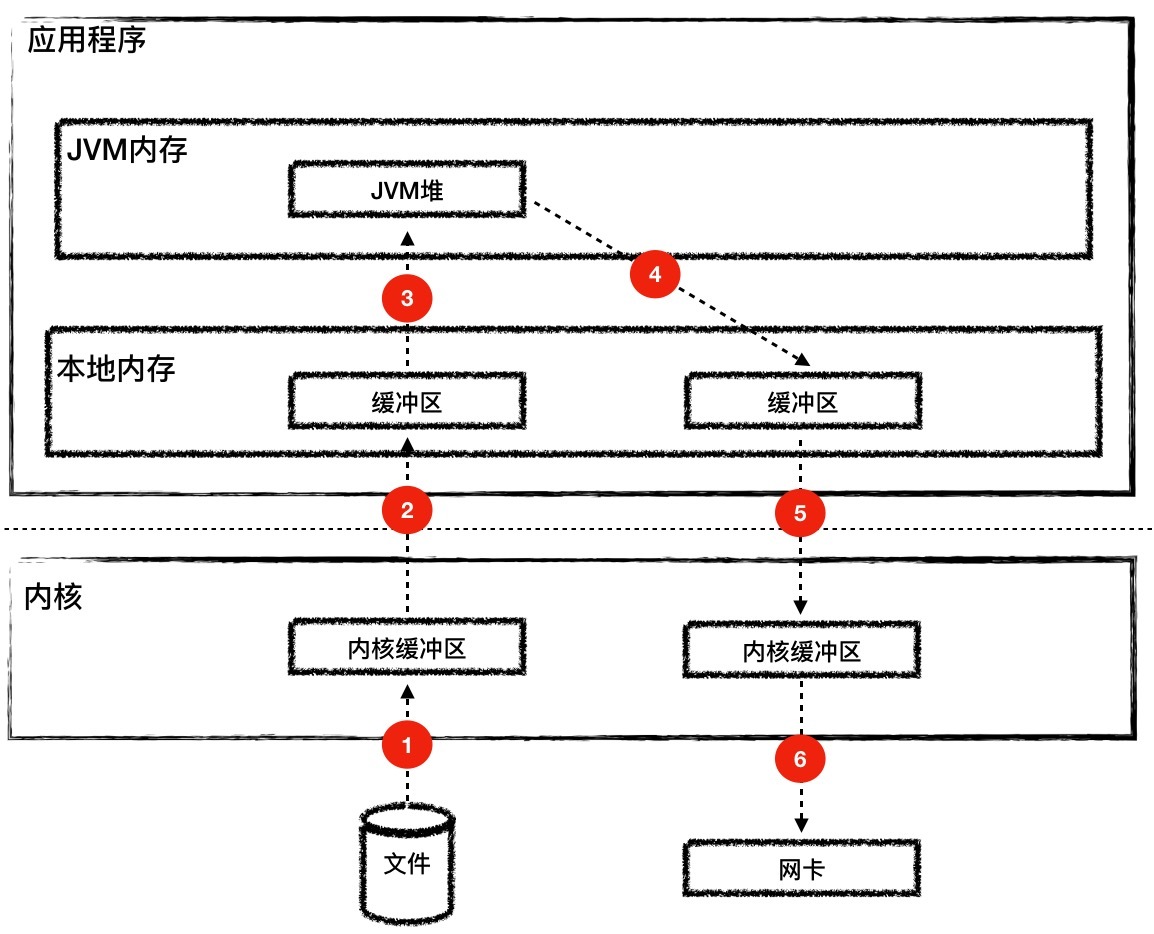

从下面的图你会发现这个过程有6次内存拷贝，并且read和write等系统调用将导致进程从用户态到内核态的切换，会耗费大量的CPU和内存资源。

而Tomcat的AprEndpoint通过操作系统层面的sendfile特性解决了这个问题，sendfile系统调用方式非常简洁。

sendfile(socket, file, len);

它带有两个关键参数：Socket和文件句柄。将文件从磁盘写入Socket的过程只有两步：

第一步：将文件内容读取到内核缓冲区。

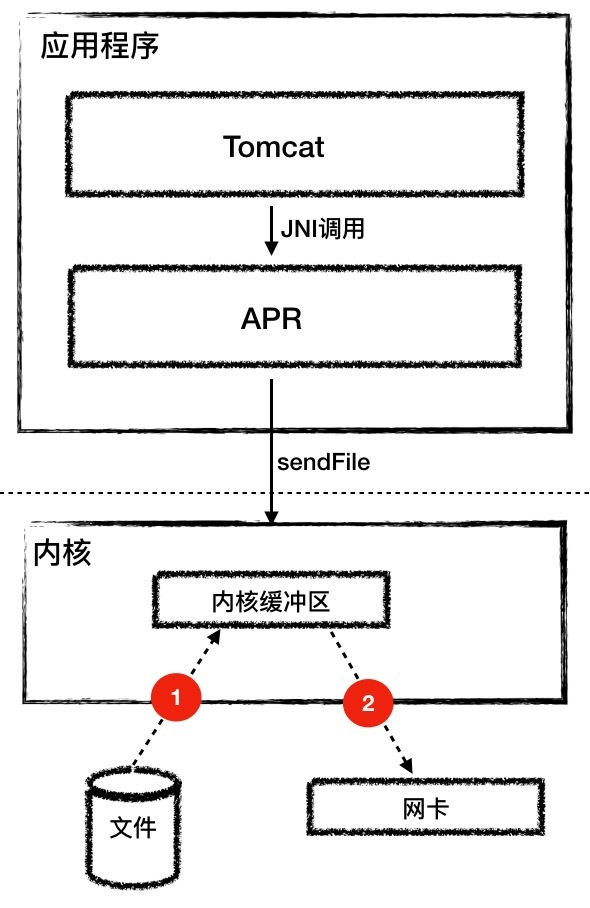

第二步：数据并没有从内核缓冲区复制到Socket关联的缓冲区，只有记录数据位置和长度的描述符被添加到Socket缓冲区中；接着把数据直接从内核缓冲区传递给网卡。这个过程你可以看下面的图。

本期精华

对于一些需要频繁与操作系统进行交互的场景，比如网络通信，Java的效率没有C语言高，特别是TLS协议握手过程中需要多次网络交互，这种情况下使用APR本地库能够显著提升性能。

除此之外，APR提升性能的秘密还有：通过DirectByteBuffer避免了JVM堆与本地内存之间的内存拷贝；通过sendfile特性避免了内核与应用之间的内存拷贝以及用户态和内核态的切换。其实很多高性能网络通信组件，比如Netty，都是通过DirectByteBuffer来收发网络数据的。由于本地内存难于管理，Netty采用了本地内存池技术，感兴趣的同学可以深入了解一下。

课后思考

为什么不同的操作系统，比如Linux和Windows，都有自己的Java虚拟机？

不知道今天的内容你消化得如何？如果还有疑问，请大胆的在留言区提问，也欢迎你把你的课后思考和心得记录下来，与我和其他同学一起讨论。如果你觉得今天有所收获，欢迎你把它分享给你的朋友。

精选留言（15）

YF 👍（44） 💬（1）
老师，为什么从本地内存到 JVM 堆的拷贝过程中 JVM 可以保证不做 GC呢？那为什么从内核拷贝到JVM堆中就不能保证做GC呢？
2019-06-15

-W.LI- 👍（29） 💬（3）
NIO 的 Buffer 除了做了缓冲块优化之外，还提供了一个可以直接访问物理内存的类 DirectBuffer。普通的 Buffer 分配的是 JVM 堆内存，而 DirectBuffer 是直接分配物理内存。我们知道数据要输出到外部设备，必须先从用户空间复制到内核空间，再复制到输出设备，而 DirectBuffer 则是直接将步骤简化为从内核空间复制到外部设备，减少了数据拷贝。李老师好!上面是隔壁班刘超老师的原话。好像和您讲的优点冲突。请问答题时写哪个答案啊?
2019-06-20

飞翔 👍（17） 💬（1）
老师能不能讲讲什么时候用apr 什么时候用nio2 nio？
2019-06-16

鱼仔💪 👍（13） 💬（1）
看老师课收获很多，老师讲的很好，这一讲有个问题：之前讲到同步和异步，是指应用程序在与内核通信时，数据从内核空间到应用空间的拷贝，是由内核主动发起还是由应用程序来触发。 JVM 内存只是进程空间的一部分，除此之外进程空间内还有代码段、数据段、内存映射区、内核空间等。从内核空间到应用空间的拷贝是应用程序本地内存向JVM堆上的拷贝；还是内核缓冲区向应用程序本地内存的拷贝？
2019-07-16

一道阳光 👍（9） 💬（1）
java语言有个特性，一次编译到处执行，而class文件需要通过虚拟机编译成操作系统指令。不同操作系统的指令不一样，所以有对应的虚拟机来简化代码开发。c语言好像是直接调用操作系统指令，代码开发中调用一个方法，不同的操作系统可能不一样，还得准备两份。老师，说的对吗？
2019-06-15

粉条炒肉 👍（8） 💬（1）
老师，请教一个问题，每次服务的访问高峰期重启或者发布tomcat服务，都会出现阻塞线程过多这种情况是不是容器初始化的时候需要预热很多资源，从而响应不过来请求而导致阻塞，关于这种情况，有什么好的解决办法。
2019-06-15

gameboy120 👍（7） 💬（1）
请问从本地内存拷贝到jvm堆不会引起gc是在哪里有说明？
2019-07-10

陆离 👍（7） 💬（1）
虚拟机只是抽象了操作系统，但并不是虚拟机也是一套的。 jvm的解释器在不同操作系统下是不同的，因为要将字节码解释生成本地机器码。这么简单个问题，感觉还是解释不清楚，这个要和操作系统原理联系起来了。烦请老师做一个详细的简单！
2019-06-15

尔东橙 👍（6） 💬（1）
老师，tomcat解决了NIO的epoll空轮询么？
2019-08-09

-W.LI- 👍（5） 💬（4）
老师好! 网卡->内核->用户空间->内核->网卡。 IO读写都需要拷贝两次。之前一直不理解为啥不直接到用户空间，看完老师的解释才知道是因为网卡直接到用户空间，容易GC，GC后内存映射地址改变。所以多了一次内核空间做桥接。大部分基于虚拟机的语言都会有这个问题?
2019-06-20

Standly 👍（5） 💬（2）
请教老师, DirectByteBuffer和常说的mmap是什么关系？
2019-06-15

Shine 👍（2） 💬（2）
李老师，怎么想到去研究Tomcat & Jetty源码的？是由于项目上的需求吗？
2019-06-20

-W.LI- 👍（1） 💬（1）
老师好!deferAccept这个参数可以让链接创建推迟到介绍到数据的时候创建。底层是用的操作系统的epoll()函数，epoll()函数是一个阻塞方法然后坚持的是文件符号fd(fd只有三种是么?1.读就绪，2.写就绪，3.异常)。有满足条件的fd内核就会回调应用程序。这个deferAccept设置了这个参数。就是c底层给我们包装了同时满足accept和read时才会回调程序去创建链接。不是Linux底层epoll()支持的吧？
2019-06-19

愤怒💢的可乐😠 👍（0） 💬（1）
大佬，本文中所介绍的I/O，内存拷贝等知识有没有书籍推荐啊
2019-08-31

liquid 👍（0） 💬（2）
老师为什么从本地内存到 JVM 堆的拷贝过程中 JVM 可以保证不做？出处在哪里呢，网上没有找到
2019-07-18
