20 如何用ClickHouse bitmap加速人群计算

你好，我是彭旭。

上节课我们介绍了ClickHouse应该怎么配置集群，以及怎么用分布式表和集群的能力，并行处理数据的写入与查询。

通过利用分布式并行计算，ClickHouse的性能与扩展性得到了进一步提升，之前我们也用CDP场景测试过了StarRocks的性能。

所以这节课，我们在相同的集群机器配置中，先来对比一下ClickHouse与StarRocks的性能。然后再给你介绍一个能够加速标签AND、OR计算的数据结构bitmap。

CDP在ClickHouse下的性能表现

首先，我们在一个与前面StarRocks相同配置的集群中，使用分布式表，将之前的2千万用户与1亿行为事件导入，看看在CDP的几个场景中，ClickHouse的性能表现如何。

数据准备

我给你准备好了几个建表脚本，是在ClickHouse中使用分布式表引擎，创建CDP相关的几个表。

至于数据，你仍然可以复用之前在StarRocks中的测试数据集。

ClickHouse客户端工具clickhouse-client可以快速地将csv格式的数据导入表，下面这个命令就将文件cdp_user_data.csv的数据导入到了cdp.cdp_user_all表中。

clickhouse-client --port 9002 --query="INSERT INTO cdp.cdp_user_all FORMAT CSV" --input_format_allow_errors_ratio=0.1 --input_format_allow_errors_num=0 < cdp_user_data.csv

在ClickHouse里，其实不建议表分区数量太多。默认情况下一次插入数据的分区超过100个，就会报下面的错误。

Received exception from server (version 24.3.2):
Code: 252. DB::Exception: Received from localhost:9002. DB::Exception: Too many partitions for single INSERT block (more than 100). The limit is controlled by 'max_partitions_per_insert_block' setting. Large number of partitions is a common misconception. It will lead to severe negative performance impact, including slow server startup, slow INSERT queries and slow SELECT queries. Recommended total number of partitions for a table is under 1000..10000. Please note, that partitioning is not intended to speed up SELECT queries (ORDER BY key is sufficient to make range queries fast). Partitions are intended for data manipulation (DROP PARTITION, etc).. (TOO_MANY_PARTS)
(query: INSERT INTO cdp.cdp_user_all FORMAT CSV)

那怎么办呢？你可以通过修改/etc/clickhouse-server/users.xml配置文件的max_partitions_per_insert_block的值来调大每次INSERT可以承载的分区数量。

<profiles>
    <!-- Default settings. -->
    <default>
        <max_partitions_per_insert_block>10000</max_partitions_per_insert_block>
    </default>
</profiles>

注意，由于我们之前cdp_user_event表的csv数据是用#作为分隔符的，所以导入的时候需要指定分隔符。如下。

clickhouse-client --port 9002 --query="INSERT INTO cdp.cdp_user_event_all FORMAT CSV" --input_format_allow_errors_ratio=0.1 --input_format_allow_errors_num=0 --format_csv_delimiter='#' < cdp_user_event_data_2_3.csv

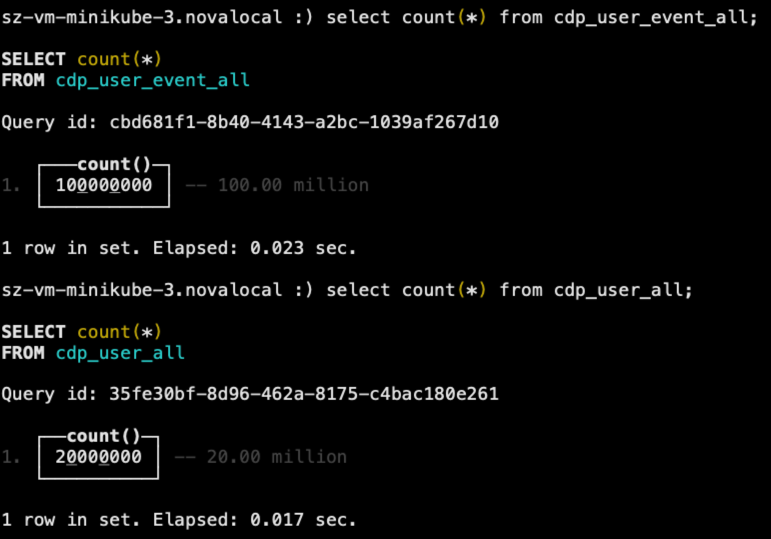

导入完成后，检查一下数据，如下图所示。


标签生成

你应该还记得基于用户行为，我们为用户生成了一些标签，这里我们同样将标签生成SQL转成了ClickHouse的版本，你可以从这里下载这些SQL脚本。

我也整理了一下这些SQL执行的截图，你可以在这里查看这些SQL执行的时间，基本上这些SQL也是秒级能够执行完成，性能其实比StarRocks稍有优势。

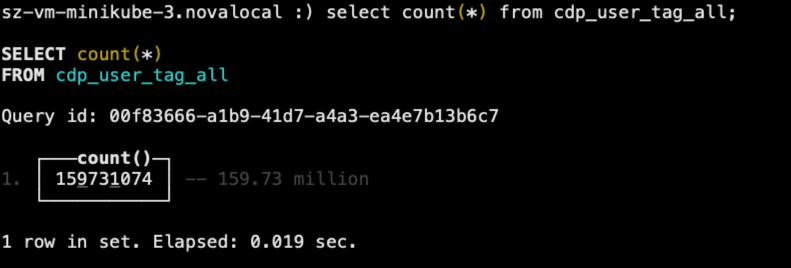

执行完成之后，同样标签表里，有约1.6亿行标签记录。


SQL人群圈选

基于同样的基础数据，回到我们CDP的场景，同样以“给浏览过高端手机、女性、中消费、高活跃的用户群体推送一个100无门槛手机抵扣券”为例。

注意，如果直接用之前在StarRocks中圈人的SQL来在ClickHouse中执行，会有两个问题。

第一个是需要将之前的表改成ClickHouse中的分布式表，这样才能查询全量数据。

第二个是改成分布式表后，SQL会由于存在多个分布式表之间的JOIN而出错。下面我列出了出错的详细信息。

Code: 288. DB::Exception: Double-distributed IN/JOIN subqueries is denied (distributed_product_mode = 'deny'). You may rewrite query to use local tables in subqueries, or use GLOBAL keyword, or set distributed_product_mode to suitable value. (DISTRIBUTED_IN_JOIN_SUBQUERY_DENIED) (version 24.3.2.23 (official build))

所以，最后我们需要修改一下圈人SQL，改为先分别对不同的表进行子查询，然后将这些子查询结果作为虚拟表，再通过 INNER JOIN 将这些虚拟表连接在一起。

下面这段代码列出了最终的圈人SQL。

SELECT u.unique_user_id
FROM
(
    SELECT unique_user_id
    FROM cdp_user_all
    WHERE gender = 2
) AS u
INNER JOIN
(
    SELECT unique_user_id
    FROM cdp_user_event_all
    WHERE event_type = 'browse'
    AND page_id IN (1100442, 1749628, 1960722, 1869590, 1674494)
) AS e ON u.unique_user_id = e.unique_user_id
INNER JOIN
(
    SELECT unique_user_id
    FROM cdp_user_tag_all
    WHERE tag_id = 1
    AND tag_value = '中等消费能力'
) AS t1 ON u.unique_user_id = t1.unique_user_id
INNER JOIN
(
    SELECT unique_user_id
    FROM cdp_user_tag_all
    WHERE tag_id = 2
    AND tag_value = '高活跃度'
) AS t2 ON u.unique_user_id = t2.unique_user_id;

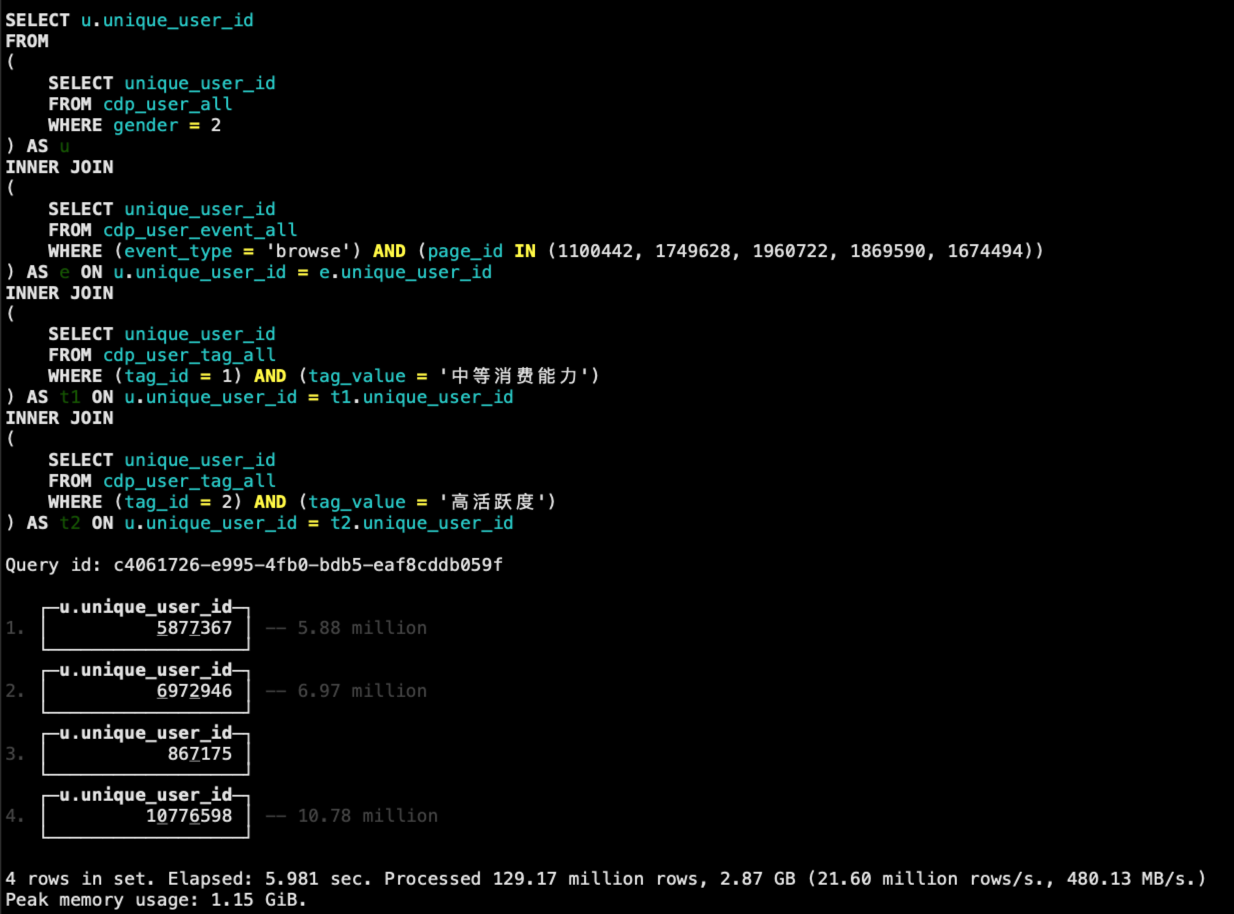

改造完成之后的SQL，执行结果如下。


从结果可以发现，相比之前StarRocks圈人不到1秒就能出结果，这里ClickHouse花费了6秒左右的时间，这里也印证了我们之前所说的，ClickHouse在多表Join的情况下表现相对没那么好。

那么这个场景中，我们还有什么优化手段吗？

使用Bitmap加速人群计算

其实在CDP的人群圈选中，我们经常会使用bitmap，通过位计算来加速多个标签的AND和OR等条件计算。

什么是Bitmap？

我们经常会碰到各种关于大量数据去重的面试题，比如50亿个正整数，如何找出其中重复的数字？给定50亿个正整数的集合，如何快速判断某个正整数是否在该集合内？

如果我们是用Set去做去重判断，假设每个正整数占用4字节，50亿个正整数就是200亿字节，约占用空间18.6GB，这个开销太大了。

位图就是用来快速解决这类快速查找、去重、集合操作的问题的。比如例子中，我们用第0个比特表示数字0，第1个比特表示数字1，以此类推。将给定集合内所有的正整数，在它对应的位图上，将比特设置为1，不存在则保持为0。这样就能很方便地查询某个正整数是否存在或者重复。

使用位图的情况下，50亿个正整数，只需要50亿个位即可存储完整，存储空间占用约等于600M。只有之前的百分之几。

而且位操作，如and求交集、or求并集，比字符串匹配等操作的效率更高。所以，位图经常被作为索引用在数据库、查询引擎和搜索引擎里。

但是，位图也有一个缺陷，那就是不管业务中实际存储了多少个元素，它占用的内存空间都恒定不变。比如前面的例子中，不管集合中只有 {1、50亿} 这两个元素，还是集合中有50亿个元素，占用的空间都是600M。所以在位图中，数据越稀疏，空间浪费越严重。

为了降低位图在存储稀疏数据时，占用空间仍然较大的问题，出现了多种多稀疏位图压缩的算法，其中具备代表性的就是RoaringBitmap。

什么是RoaringBitmap？

RoaringBitmap是一种高效的压缩位图实现，以32位的int整数为例，RoaringBitmap将数据分成高16位和低16位两部分，高16位作为桶的编号Container，低16位不变，作为数据位Container。

比如，如果要存储65538这个值，则高位为65538>>16=1，低位为65538-65536*1=2，即存储在1号桶的2号位置。

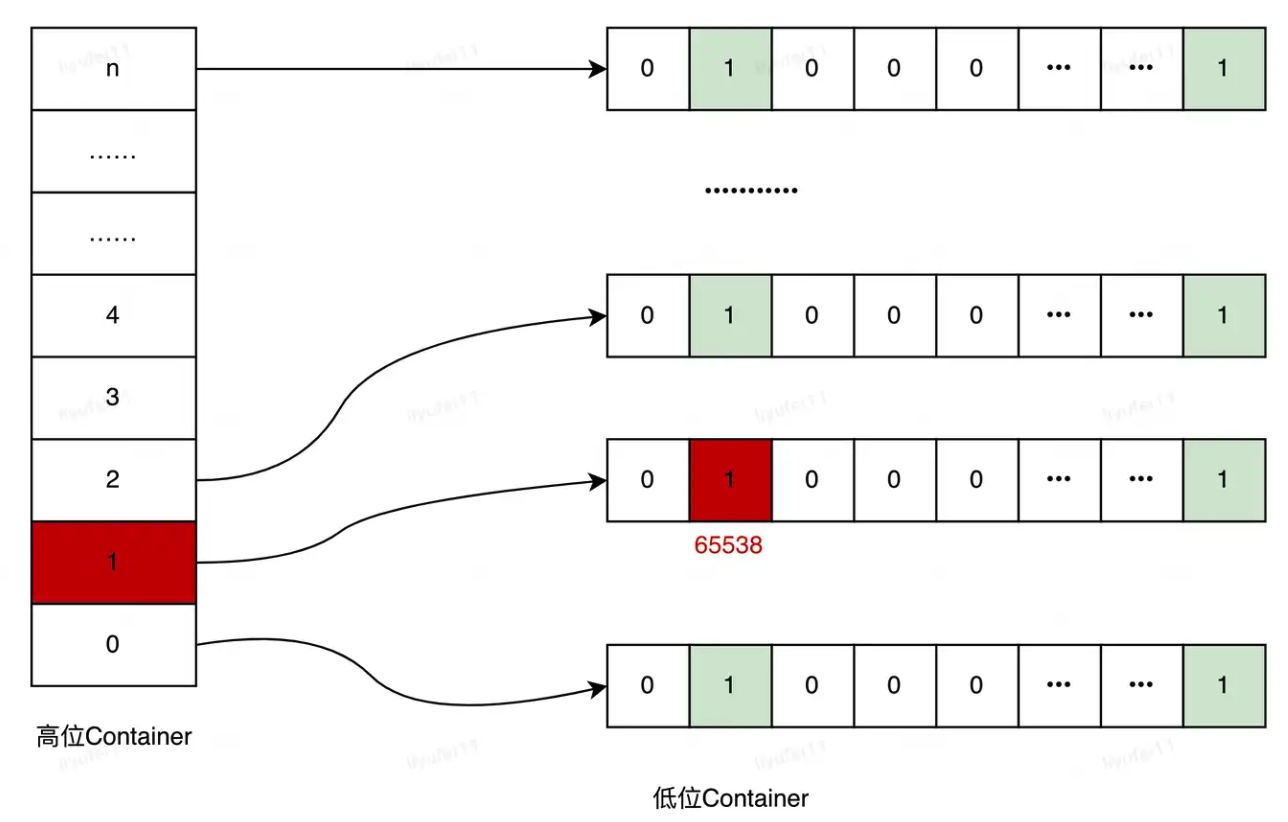

就像下面这张图。


有没有发现这个其实就是一个进制的表示？给你两个空格，之前一个空格只能填充一个数字，那就只能容纳两个数字。现在将一个空格作为十进制位，另外一个作为个数位，这样最多就能容纳100个数字了。

在很多数据库，像StarRocks、ClickHouse中，都提供了bitmap的实现。接下来我们就看看，如何用bitmap来在ClickHouse中，加速人群计算。

ClickHouse使用bitmap加速人群计算

之前针对标签的存储，我们是用高表，一个用户的一个标签值都会存储一行数据。其实一个标签值对应多个用户ID，这些用户ID，我们就可以视为一个集合，用bitmap来存储。所以用bitmap来存储的标签记录表cdp_user_tag就像这样：

CREATE TABLE cdp_user_tag_bitmap_local on cluster default
(
    tag_id         UInt64 COMMENT 'tag唯一标识符',
    tag_value      String COMMENT 'tag值',
    tag_name       String COMMENT 'tag名称',
    unique_user_id AggregateFunction(groupBitmap,UInt64) COMMENT '使用位图存储用户全局唯一ID，ONE-ID',
    tag_category   UInt8 COMMENT 'tag分类'
    ) ENGINE = AggregatingMergeTree()
    PARTITION BY tag_id
    ORDER BY (tag_id,tag_value,tag_name,tag_category);

CREATE TABLE cdp_user_tag_bitmap_all on cluster default as cdp_user_tag_bitmap_local
    ENGINE = Distributed(default, 'cdp', 'cdp_user_tag_bitmap_local', tag_id);

这里我们直接从原有的标签表查询数据，插入到这个新的使用了bitmap的标签表，下面是具体SQL语句。

INSERT INTO cdp_user_tag_bitmap_all (tag_id, tag_value, tag_name, unique_user_id, tag_category)
SELECT
    tag_id,
    tag_value,
    tag_name,
    bitmapBuild(cast([unique_user_id] as Array(UInt64))),
    tag_category
FROM cdp_user_tag_all
GROUP BY tag_id, tag_value, tag_name, tag_category, unique_user_id;

为了使用bitmap来计算标签，原来圈人SQL里面需要从事件表查询浏览过高端手机的用户，这里我们把这部分用户也给打上高端手机的标签。

INSERT INTO cdp_user_tag_bitmap_all (tag_id, tag_value, tag_name, unique_user_id, tag_category)
SELECT
    5,
    '高端手机',
    '手机偏好',
    bitmapBuild(cast([unique_user_id] as Array(UInt64))),
    5
FROM cdp_user_event_all
WHERE event_type = 'browse'
  AND page_id IN (1100442, 1749628, 1960722, 1869590, 1674494)

好了，到这里新的bitmap标签表与数据都已经准备完成，你可以从这里找到所有的SQL脚本。接下来就看看优化后的人群圈选SQL性能有多大的提升。

SELECT arrayJoin(bitmapToArray(bitmapAnd(bitmapAnd(bitmapAnd(user_0,user_1),user_2),user_3))) as user_list
FROM
    (
        SELECT 1 as join_id, groupBitmapMergeState(unique_user_id) as user_0
        FROM cdp_user_tag_bitmap_all
        WHERE tag_id = 4 and tag_value = '2'
    ) t0
        INNER JOIN
    (
        SELECT 1 as join_id, groupBitmapMergeState(unique_user_id) as user_1
        FROM cdp_user_tag_bitmap_all
        WHERE tag_id = 1
          AND tag_value = '中等消费能力'
    ) AS t1 ON t0.join_id = t1.join_id
        INNER JOIN
    (
        SELECT 1 as join_id, groupBitmapMergeState(unique_user_id) as user_2
        FROM cdp_user_tag_bitmap_all
        WHERE tag_id = 2
          AND tag_value = '高活跃度'
    ) AS t2 ON t0.join_id = t2.join_id
        INNER JOIN
    (
        SELECT 1 as join_id, groupBitmapMergeState(unique_user_id) as user_3
        FROM cdp_user_tag_bitmap_all
        WHERE tag_id = 5
          AND tag_value = '高端手机'
    ) AS t3 ON t0.join_id = t3.join_id;

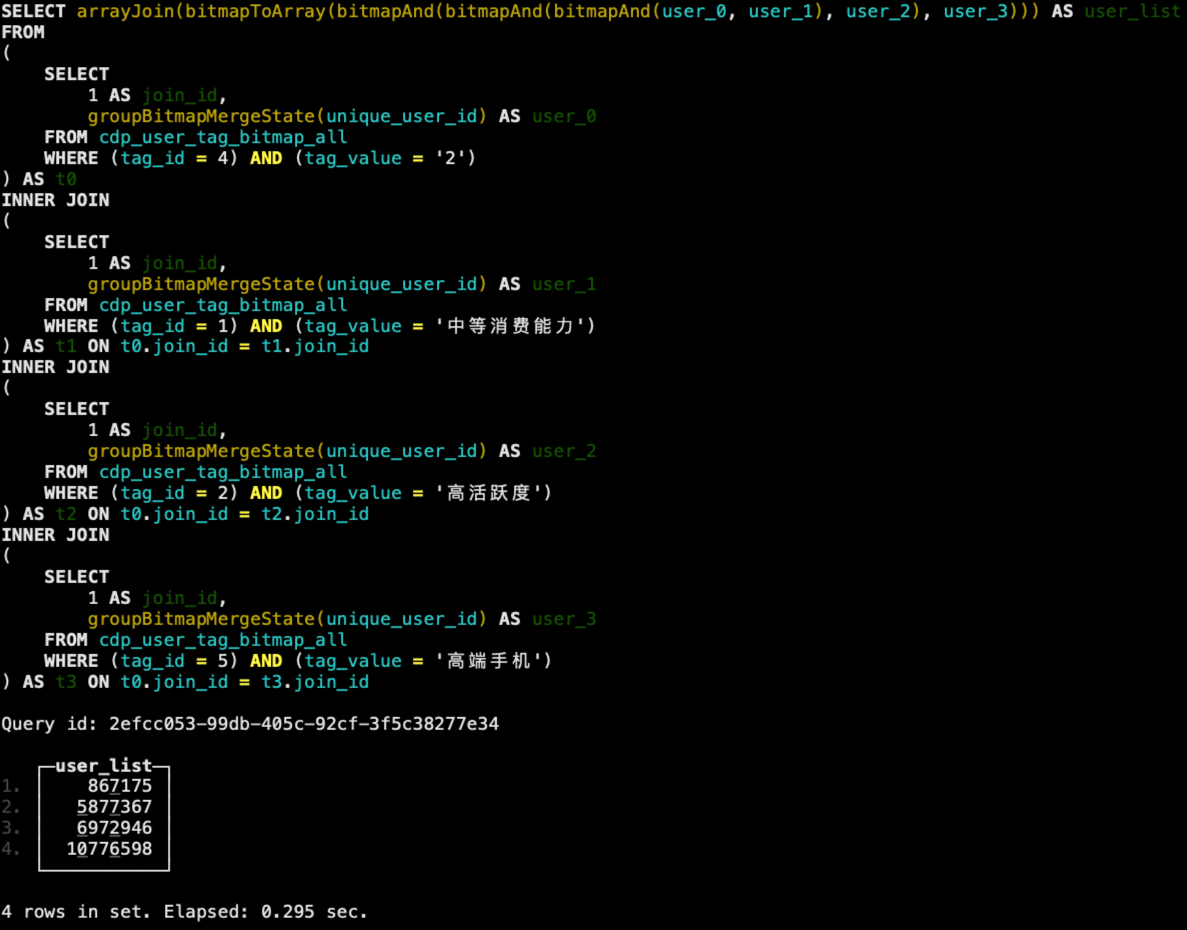

使用bitmap后的圈人SQL逻辑也很简单，同样按标签分别圈出对应的用户ID列表，最后将所有的用户ID取交集。执行结果如下，可以看到性能有了一个巨大的提升，从原来的6秒左右提升到了300毫秒不到。


此外，在选择不同的标签构建CDP人群包时，我们也经常需要统计圈选出来人群的数量，使用动态SQL加上bitmap的优化，在ClickHouse中，很容易就可以在亿级数据下实现亚秒级的人群预估与圈人。所以基于ClickHouse，其实已经可以构建一个小型的在线实时CDP平台。

小结

从准备数据与SQL人群圈选过程中，其实可以发现，ClickHouse的数据写入、导入速度，要比StarRocks快很多，但是在多表Join查询中，却又大幅落后于StarRocks。

所以，如果你的数据模型是星型模型、雪花模型，一般考虑可以使用StarRocks。如果一张大宽表就能够满足你的业务，那么ClickHouse则是一个较优的选择。

bitmap是一种常用的数据库索引结构，同样也可以用来做整数的数据存储，RoaringBitmap则优化了bitmap在存储稀疏数据时空间占用的问题。bitmap在位计算场景下，性能比字符串、整数的直接对比有一个巨大的提升。很适合像CDP这种通过标签圈出多个用户ID的集合，然后取交集、并集的场景。

思考题

你知道bitmap可以用来做字符串的计算吗？如果可以，有没有什么限制？

欢迎你在留言区和我交流。如果觉得有所收获，也可以把课程分享给更多的朋友一起学习。欢迎你加入我们的读者交流群，我们下节课见！
