加餐02 留言区心愿单：Fiber协调引擎

你好，我是宋一玮，欢迎回到React应用开发的学习。

之前提到过，我们会在专栏的留言区选取一些具有代表性的问题，放到加餐里统一讲解。

上次的加餐01我们介绍了“真·子组件”，以及JSX语法糖在React 17版本以后发生的变化。这节加餐我们有且只有一个主题，就是目前留言区呼声最高的，Fiber协调引擎。

首先还是要说明一下，在React 18.2.0中，Fiber的源代码有3万多行（以 wc -l packages/react-reconciler/src/*[^new].js 命令统计），要想搞清它的每一行代码都是干什么的，一节加餐是远远不够的。

这节加餐会从原理入手，介绍Fiber内的部分重要模型和一些关键流程，并尽量跟前面课程中学到的React各种概念串联起来，这包括React元素、渲染过程、虚拟DOM、生命周期、Hooks。不求面面俱到，为的是帮助你加深对React框架的理解。

另外请注意，Fiber协调引擎是React的内部实现，无论是否学习它，都不会影响你对React框架的使用。

什么是Fiber协调引擎？

正如第6节课讲到的：

React组件会渲染出一棵元素树……每次有props、state等数据变动时，组件会渲染出新的元素树，React框架会与之前的树做Diffing对比，将元素的变动最终体现在浏览器页面的DOM中。这一过程就称为协调（Reconciliation）。

在React的早期版本，协调是一个同步过程，这意味着当虚拟DOM足够复杂，或者元素渲染时产生的各种计算足够重，协调过程本身就可能超过16ms，严重的会导致页面卡顿。而从React v16开始，协调从之前的同步改成了异步过程，这主要得益于新的Fiber协调引擎。

Fiber协调引擎做的事情基本上贯穿了React应用的整个生命周期，包括并不限于：

创建各类FiberNode并组建Fiber树；
调度并执行各类工作（Work），如渲染函数组件、挂载或是更新Hooks、实例化或更新类组件等；
比对新旧Fiber，触发DOM变更；
获取context数据；
错误处理；
性能监控。

Fiber协调引擎的源代码集中在 react-reconciler 这个包里，在Github上的地址是： https://github.com/facebook/react/tree/v18.2.0/packages/react-reconciler

Fiber中的重要概念和模型

在协调过程中存在着各种动作，如调用生命周期方法或Hooks，这在Fiber协调引擎中被称作是工作（Work）。Fiber中最基本的模型是FiberNode，用于描述一个组件需要做的或者已完成的工作，每个组件可能对应一个或多个FiberNode。这与一个组件渲染可能会产生一个或多个React元素是一致的。

实际上，每个 FiberNode 的数据都来自于元素树中的一个元素，元素与 FiberNode 是一一对应的。与元素树不同的是，元素树每次渲染都会被重建，而 FiberNode 会被复用，FiberNode 的属性会被更新。

下面是 FiberNode 的数据结构，为了方便理解，我把关键的属性进行了分组，并省略了一些我认为不太关键的属性：

type Fiber = {
  // ---- Fiber类型 ----

  /** 工作类型，枚举值包括：函数组件、类组件、HTML元素、Fragment等 */
  tag: WorkTag,
  /** 就是那个子元素列表用的key属性 */
  key: null | string,
  /** 对应React元素ReactElmement.type属性 */
  elementType: any,
  /** 函数组件对应的函数或类组件对应的类 */
  type: any,

  // ---- Fiber Tree树形结构 ----

  /** 指向父FiberNode的指针 */
  return: Fiber | null,
  /** 指向子FiberNode的指针 */
  child: Fiber | null,
  /** 指向平级FiberNode的指针 */
  sibling: Fiber | null,

  // ---- Fiber数据 ----

  /** 经本次渲染更新的props值 */
  pendingProps: any,
  /** 上一次渲染的props值 */
  memoizedProps: any,
  /** 上一次渲染的state值，或是本次更新中的state值 */
  memoizedState: any,
  /** 各种state更新、回调、副作用回调和DOM更新的队列 */
  updateQueue: mixed,
  /** 为类组件保存对实例对象的引用，或为HTML元素保存对真实DOM的引用 */
  stateNode: any,

  // ---- Effect副作用 ----

  /** 副作用种类的位域，可同时标记多种副作用，如Placement、Update、Callback等 */
  flags: Flags,
  /** 指向下一个具有副作用的Fiber的引用，在React 18中貌似已被弃用 */
  nextEffect: Fiber | null,

  // ---- 异步性/并发性 ----

  /** 当前Fiber与成对的进行中Fiber的双向引用 */
  alternate: Fiber | null,
  /** 标记Lane车道模型中车道的位域，表示调度的优先级 */
  lanes: Lanes
};

其他需要关注的，还有与Hooks相关的模型，这包括了 Hook 和 Effect ：

type Hook = {
  memoizedState: any,
  baseState: any,
  baseQueue: Update<any, any> | null,
  queue: any,
  next: Hook | null,
};

type Effect = {
  tag: HookFlags,
  create: () => (() => void) | void,
  destroy: (() => void) | void,
  deps: Array | null,
  next: Effect,
};

此外，还有 Dispatcher。基本每个Hook都有 mount 和 update 两个 dispatcher，如 useEffect 有 mountEffect 和 updateEffect ；少数Hooks还有额外的rerender 的 dispatcher，如 useState有rerenderState 。

协调过程是怎样的？

当第一次渲染，React元素树被创建出来后，Fiber协调引擎会从 HostRoot 这个特殊的元素开始，遍历元素树，创建对应的 FiberNode 。

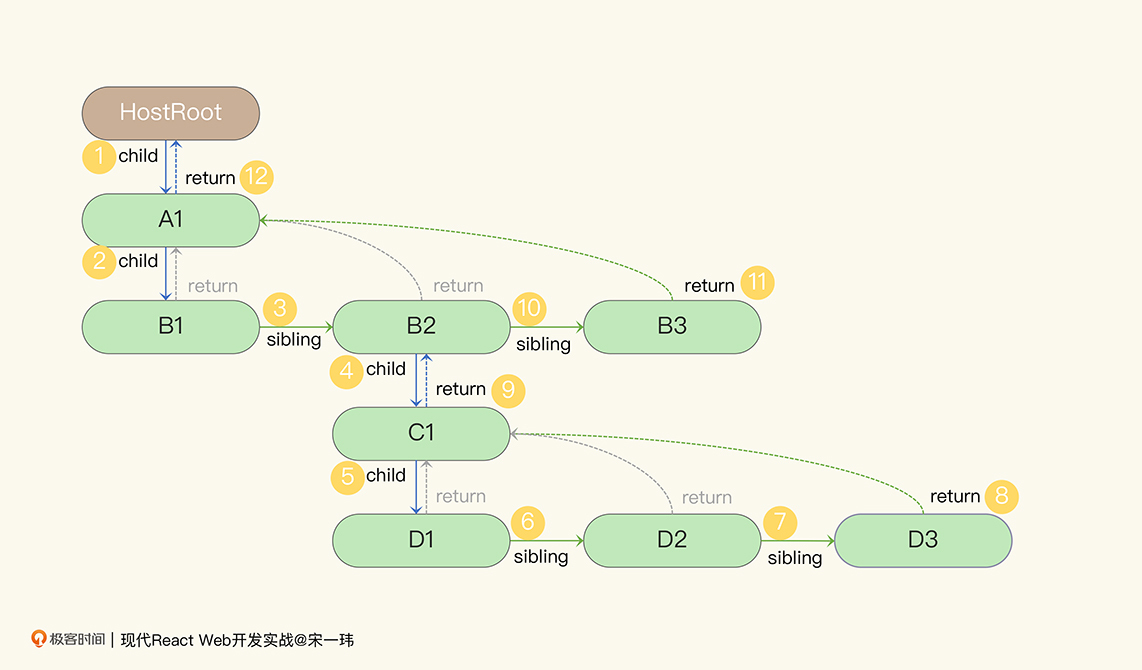

FiberNode 与 FiberNode 之间，并没有按照传统的parent-children方式建立树形结构。而是在父节点和它的第一个子节点间，利用child 和 return 属性建立了双向链表。节点与它的平级节点间，利用 sibling 属性建立了单向链表，同时平级节点的 return 属性，也都被设置成和单向链表起点的节点 return 一样的值引用。

如图所示：

这样做的好处是，可以在协调引擎进行工作的过程中，避免递归遍历Fiber树，而仅仅用两层循环来完成深度优先遍历，这个用于遍历Fiber树的循环被称作workLoop。

以下是workLoop的示意代码，为了便于理解，我对源码中的 performUnitOfWork 、 beginWork、completeUnitOfWork、completeWork 做了合并和简化，就是里面的 workWork （WARCRAFT梗）：

let workInProgress;

function workLoop() {
  while (workInProgress && !shouldYield()) {
    const child = workWork(workInProgress);
    if (child) {
      workInProgress = child;
      continue;
    }

    let completedWork = workInProgress;
    do {
      if (completedWork.sibling) {
        workInProgress = completedWork.sibling;
        break;
      }
      completedWork = completedWork.return;
    } while (completedWork);
  }
}

更狠的一点是，这个循环随时可以跑，随时可以停。这意味着 workLoop 既可以同步跑，也可以异步跑，当 workLoop 发现进行中的Fiber工作耗时过长时，可以根据一个 shouldYield() 标记决定是否暂停工作，释放计算资源给更紧急的任务，等完成后再恢复工作。

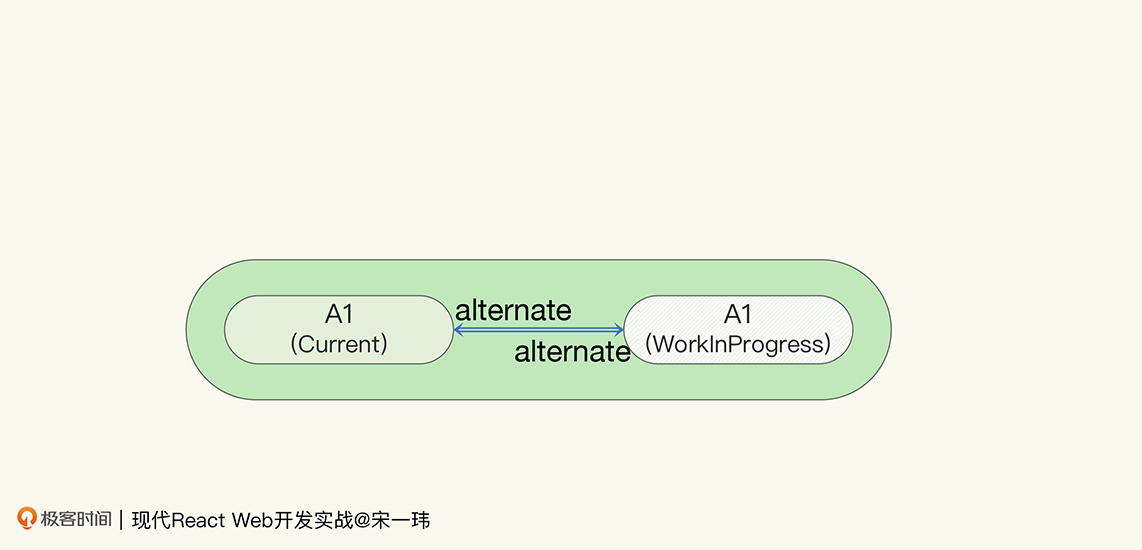

当组件内更新state或有context更新时，React会进入渲染阶段（Render Phase）。这一阶段是异步的，Fiber协调引擎会启动workLoop ，从Fiber树的根部开始遍历，快速跳过已处理的节点；对有变化的节点，引擎会为 Current（当前）节点克隆一个 WorkInProgress（进行中）节点，将这两个FiberNode的 alternate 属性分别指向对方，并把更新都记录在WorkInProgress 节点上。如下图所示：

你可以理解成同时存在两棵Fiber树，一棵 Current 树，对应着目前已经渲染到页面上的内容；另一棵是 WorkInProgress 树，记录着即将发生的修改。

函数组件的Hooks也是在渲染阶段执行的。除了useContext ，Hooks在挂载后，都会形成一个由 Hook.next 属性连接的单向链表，而这个链表会挂在 FiberNode.memoizedState 属性上。

在此基础上，useEffect 这样会产生副作用的Hooks，会额外创建与 Hook 对象一一对应的 Effect 对象，赋值给 Hook.memoizedState 属性。此外，也会在 FiberNode.updateQueue 属性上，维护一个由 Effect.next 属性连接的单向链表，并把这个 Effect 对象加入到链表末尾。

当Fiber树所有节点都完成工作后，WorkInProgress 节点会被改称为 FinishedWork（已完成）节点，WorkInProgress 树也会被改称为 FinishedWork树。这时React会进入提交阶段（Commit Phase），这一阶段主要是同步执行的。Fiber协调引擎会把FinishedWork 节点上记录的所有修改，按一定顺序提交并体现在页面上。

提交阶段又分成如下3个先后同步执行的子阶段：

变更前（Before Mutation）子阶段。这个子阶段会调用类组件的getSnapshotBeforeUpdate方法。
变更（Mutation）子阶段。这个子阶段会更新真实DOM树。
递归提交与删除相关的副作用，包括移除ref、移除真实DOM、执行类组件的 componentWillUnmount 。
递归提交添加、重新排序真实DOM等副作用。
依次执行 FiberNode 上 useLayoutEffect 的清除函数。
引擎用 FinishedWork 树替换 Current 树，供下次渲染阶段使用。
布局（Layout）子阶段。这个子阶段真实DOM树已经完成了变更，会调用 useLayoutEffect 的副作用回调函数，和类组件的 componentDidMount 方法。

在提交阶段中，引擎还会多次异步或同步调用 flushPassiveEffects() 。这个函数会先后两轮按深度优先遍历Fiber树上每个节点：

第一轮：如果节点的 updateQueue 链表中有待执行的、由 useEffect 定义的副作用，则顺序执行它们的清除函数；
第二轮：如果节点的 updateQueue 链表中有待执行的、由 useEffect 定义的副作用，则顺序执行它们的副作用回调函数，并保存清除函数，供下一轮提交阶段执行。

这个flushPassiveEffects() 函数真正的执行时机，是在上述提交阶段的三个同步子阶段之后，下一次渲染阶段之前。引擎会保证在下一次渲染之前，执行完所有待执行的副作用。

你也许会好奇，协调引擎的Diffing算法在哪里？其实从渲染到提交阶段，到处都在利用memoizedProps和memoizedState与新的props、state做比较，以减少不必要的工作，进而提高性能。

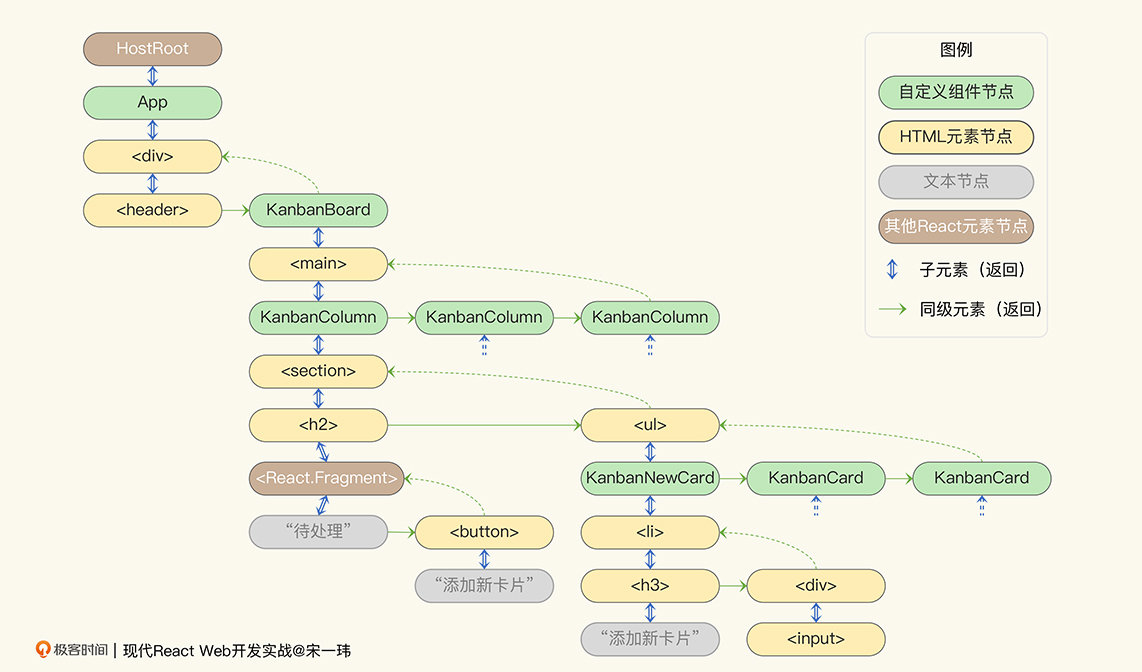

以上学习了Fiber协调引擎的工作流程，再回来看看 oh-my-kanban 的Fiber树，是不是能更进一步理解 oh-my-kanban 的生命周期了？

好了，Fiber协调引擎我们暂时就讲到这里。

如果你还有其他想听的话题，或者在课程学习中有什么疑问，欢迎在留言区告诉我。下节课再见！
